DESCRIPCIÓN
Este DTC se almacena cuando el sensor de supervisión de punto ciego izquierdo (maestro) detecta un circuito abierto en el indicador del espejo retrovisor exterior izquierdo.
|
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
|---|---|---|---|
|
C1AB4 |
Circuito abierto en el indicador del espejo exterior (maestro) |
Se cumplen las dos condiciones siguientes:
|
|

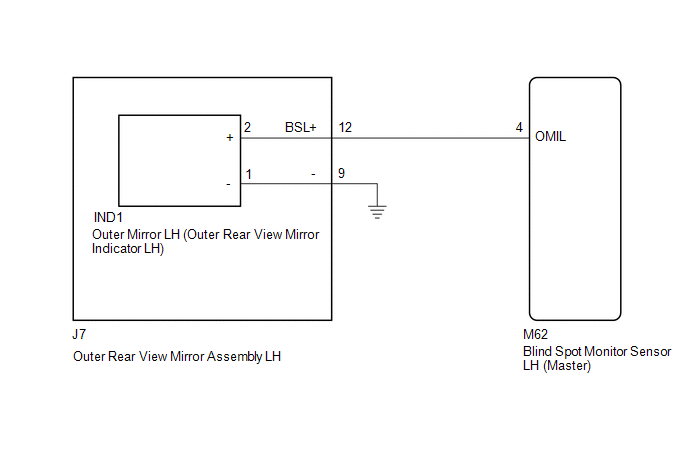

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Durante la comprobación de los DTC, asegúrese de que el sistema de supervisión de punto ciego esté activado.
PROCEDIMIENTO
|
1. |
REVISE EL DTC |
(a) Apague el interruptor de encendido.
(b) Coloque el interruptor de encendido en posición ON.
(c) Compruebe de nuevo si hay DTC y compruebe si se emite el mismo DTC.
Body Electrical > Blind Spot Monitor Master > Trouble CodesOK:
No se emiten otros DTC.
| OK | |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN |
|
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO - SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (MAESTRO) Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector M62 del sensor de supervisión de punto ciego izquierdo (maestro).
(b) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
M62-4 (OMIL) - J7-12 (BSL+) |
Siempre |
Inferior a 1 Ω |
|
J7-9 (-) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
3. |
INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
(a) Desconecte el conector IND1 del conector del retrovisor exterior izquierdo.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
J7-12 (BSL+) - IND1-2 (+) |
Siempre |
Inferior a 1 Ω |
|
J7-9 (-) - IND1-1 (-) |
Siempre |
Inferior a 1 Ω |
| MAL | |
SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
|
|
4. |
INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO |
(a) Extraiga el espejo retrovisor exterior izquierdo.
Haga clic aquí
(b) Inspeccione el indicador del espejo retrovisor exterior izquierdo.
Haga clic aquí
| OK | |
SUSTITUYA EL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (MAESTRO) |
| MAL | |
SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO |
