DESCRIPCIÓN

Este DTC se memoriza cuando el sensor de supervisión de punto ciego derecho (esclavo) detecta un cortocircuito a +B en el indicador del espejo retrovisor exterior derecho.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1AB1

Cortocircuito a +B en el indicador del espejo exterior (esclavo)
Se cumplen las dos condiciones siguientes:
  • El sistema de supervisión de punto ciego está activado
  • El sensor del sistema de supervisión de punto ciego no envía tensión al indicador, pero el indicador luminoso recibe una tensión por encima del nivel especificado durante un período de tiempo especificado
  • Espejo exterior derecho
  • Conjunto del espejo retrovisor exterior derecho
  • Mazo de cables o conector
  • Sensor de supervisión de punto ciego derecho (secundario)

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Durante la comprobación de los DTC, asegúrese de que el sistema de supervisión de punto ciego esté activado.

PROCEDIMIENTO

1.

REVISE EL DTC

(a) Apague el interruptor de encendido.

(b) Coloque el interruptor de encendido en posición ON.

(c) Compruebe de nuevo si hay DTC y compruebe si se emite el mismo DTC.

Body Electrical > Blind Spot Monitor Slave > Trouble Codes

OK:

No se emiten otros DTC.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

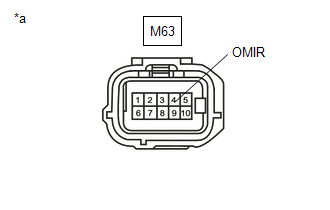

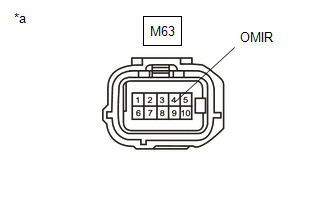

*a

Vista frontal del conector del mazo de cables (al sensor de supervisión de punto ciego derecho (esclavo))

(a) Desconecte el conector del sensor de supervisión de punto ciego derecho (esclavo).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

M63-4 (OMIR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V
OK

SUSTITUYA EL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (ESCLAVO)

MAL

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

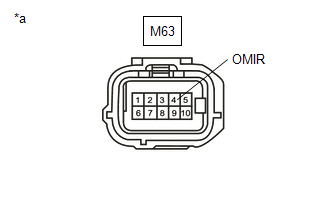

*a

Vista frontal del conector del mazo de cables (al sensor de supervisión de punto ciego derecho (esclavo))

(a) Desconecte el conector IND2 del conector del retrovisor exterior derecho.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

M63-4 (OMIR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V
OK

SUSTITUYA EL ESPEJO RETROVISOR EXTERIOR DERECHO

MAL

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

*a

Vista frontal del conector del mazo de cables (al sensor de supervisión de punto ciego derecho (esclavo))

(a) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

M63-4 (OMIR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V
OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
