Toyota CH-R Manual de Taller: Desmontaje
DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo)
(a) Extraiga el clip de la funda de la cremallera de la dirección con unos alicates.
2. EXTRAIGA EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
3. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo)
|

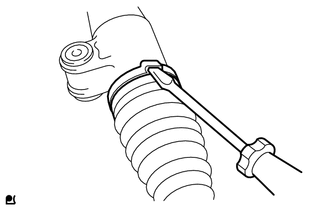

(a) Utilice un destornillador para extraer la abrazadera de la funda de la cremallera de la dirección. AVISO: Tenga cuidado de no dañar la funda de la cremallera n° 2 de la dirección. |
|
4. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
5. EXTRAIGA LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 2
6. EXTRAIGA LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 1
