COMPONENTES

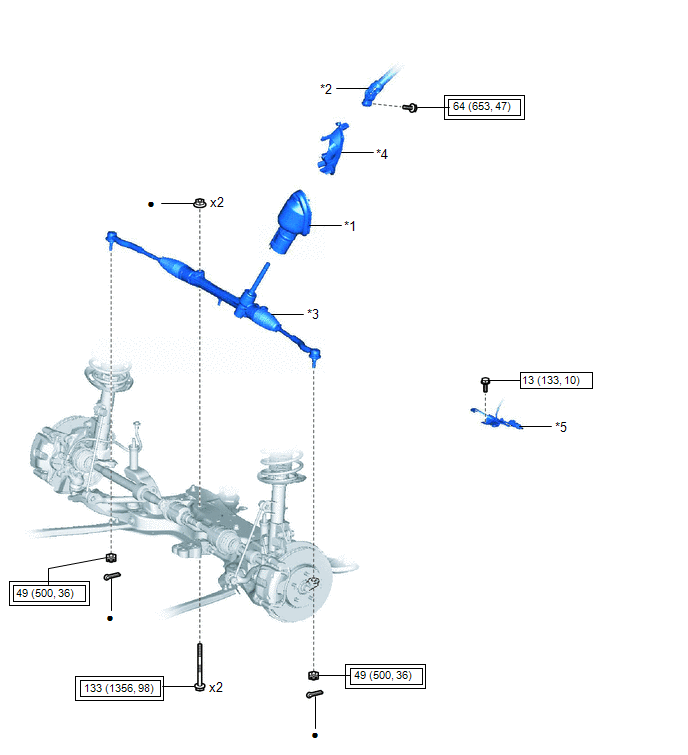

ILUSTRACIÓN
*1 |
SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1 |
*2 |
CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2 |
*3 |
CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN |
*4 |
HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA |
*5 |
SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
- |
- |

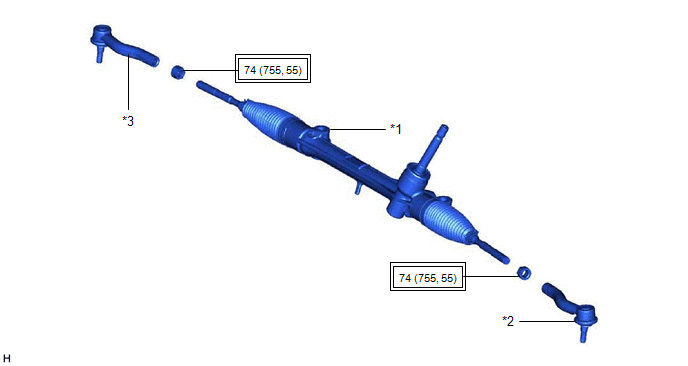

ILUSTRACIÓN
*1 |
CONJUNTO DEL ENGRANAJE DE DIRECCIÓN |
*2 |
SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO |
*3 |
SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |

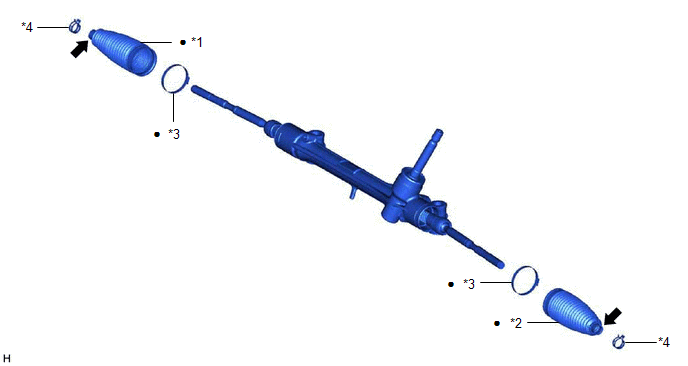

ILUSTRACIÓN
*1 |
FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 1 |
*2 |
FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 2 |
*3 |
ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN |
*4 |
CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
