EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/Instalación del conjunto del volante se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión

AVISO:

No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
No gire el subconjunto del cable espiral con sensor sin el conjunto del volante instalado con la batería conectada y el interruptor de encendido en la posición ON.
Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

PROCEDIMIENTO

1. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

2. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL VOLANTE

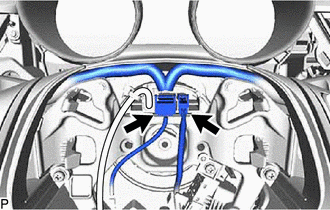

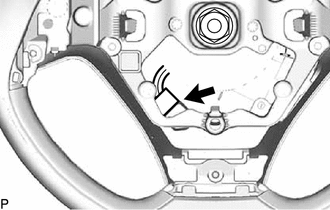

(a) Desconecte los 2 conectores del subconjunto del cable espiral con sensor.

(b) Con calefacción del volante:

(1) Desconecte el conector de la calefacción del volante.

*a	Marca de correspondencia

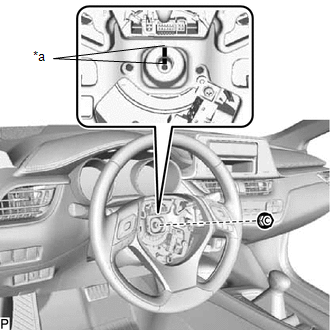

(d) Haga marcas de correspondencia en el conjunto del volante y en el eje principal de la dirección.

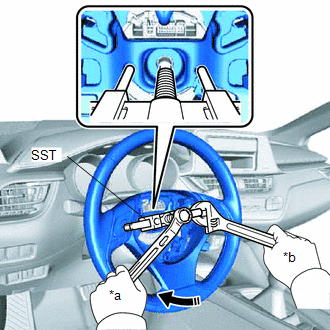

(e) Utilice la SST para extraer el conjunto del volante.

SST: 09950-50013

09951-05010

09952-05010

09953-05020

09954-05031

AVISO:

Aplique una pequeña cantidad de grasa a las roscas y a la punta de la SST (09953-05020) antes de utilizarla.

*a	Girar
*b	Sujetar

4. EXTRAIGA LA CUBIERTA INFERIOR DEL VOLANTE N° 2

Haga clic aquí

5. EXTRAIGA EL INTERRUPTOR PRINCIPAL DE CONTROL DE VELOCIDAD DE CRUCERO

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

Haga clic aquí

Componentes

COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL VOLANTE - - Par de apriete para "áreas principales que afectan al rendimiento b ...

InstalaciÓn

INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ...
