Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/Instalación del conjunto del engranaje de dirección se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Alineación de las ruedas delanteras

  1. Borre los datos de calibración a cero.
  2. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.
  • Se almacenan los DTC
  • El indicador de advertencia ABS se enciende
  • Se enciende el indicador luminoso de deslizamiento
  • Avería o funcionamiento desactivado del VSC

PROCEDIMIENTO

1. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

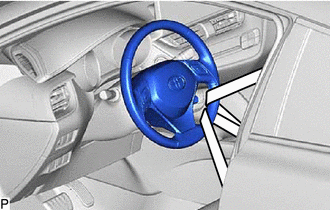

2. FIJE EL CONJUNTO DEL VOLANTE

(a) Fije el volante de dirección con el cinturón de seguridad para evitar que gire.

OBSERVACIÓN:

Esta operación ayuda a evitar que el cable espiral resulte dañado.

3. EXTRAIGA LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

4. DESCONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

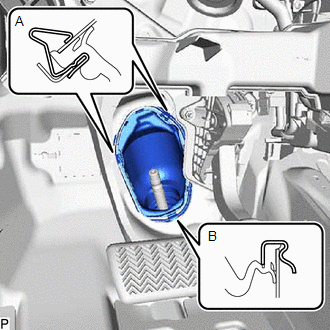

5. SEPARE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

(a) Separe el clip (A), desenganche el clip (B) de la carrocería del vehículo y separe el subconjunto de la cubierta del orificio de la columna de dirección n° 1.

AVISO:

Tenga cuidado de no dañar los clips (A) o (B).

6. EXTRAIGA LAS RUEDAS DELANTERAS

Haga clic aquí

7. SEPARE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

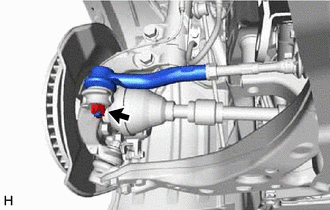

(a) Extraiga el pasador hendido y la tuerca.

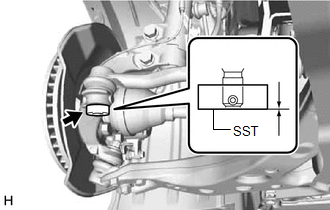

(b) Instale la SST en el subconjunto izquierdo del extremo de la barra de acoplamiento.

SST: 09960-20010

09961-02060

AVISO:

Asegúrese de que el borde superior del subconjunto izquierdo del extremo de la barra de acoplamiento y la SST estén alineados.

(c) Sujete la SST con una cuerda.

AVISO:

Asegúrese de apretar la cuerda firmemente para fijar la SST en el pivote izquierdo de la dirección para evitar que se caiga.

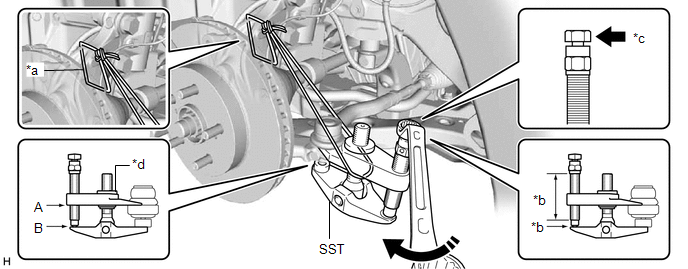

(d) Separe, con una SST, el subconjunto del extremo izquierdo de la barra de acoplamiento del pivote de la dirección izquierdo.

SST: 09960-20010

09961-02010

*a

Cadena

*b

Zona de aplicación de la grasa de molibdeno

*c

Coloque la llave aquí

*d

Tuerca central

Girar

-

-

ADVERTENCIA:

Aplique grasa de molibdeno a las roscas del perno y la punta de la SST.

AVISO:

  • Asegúrese de apretar la cuerda firmemente para fijar la SST en el pivote izquierdo de la dirección para evitar que se caiga.
  • Instale la SST con la tuerca central de manera que (A) y (B) queden paralelos, como se observa en la ilustración. De lo contrario, es posible que la cubierta antipolvo de la junta esférica resulte dañada.
  • Asegúrese de colocar la llave en la parte mostrada en la ilustración.
  • No dañe el guardapolvo del freno de disco delantero.
  • No dañe la cubierta antipolvo de la junta esférica.
  • No dañe el pivote izquierdo de la dirección.

8. SEPARE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

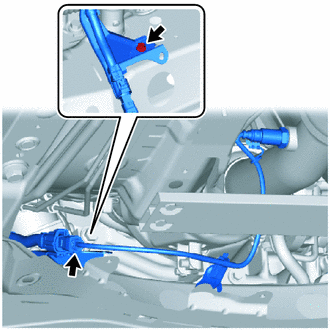

(a) Desconecte el conector.

(b) Extraiga el perno y separe el soporte de la abrazadera del mazo de cables del subconjunto del travesaño de la suspensión delantera.

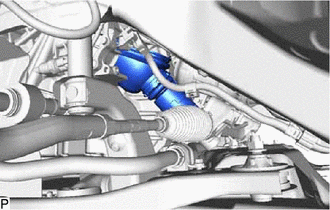

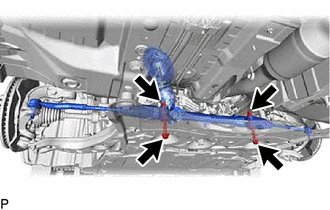

(c) Extraiga los 2 pernos, las 2 tuercas y el conjunto de la articulación de la servodirección del subconjunto del travesaño de la suspensión delantera.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

(d) Quita el subconjunto de la cubierta del orificio de la columna de dirección n° 1 del conjunto de la articulación de la servodirección.

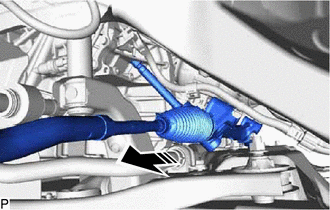

(e) Extraiga el conjunto de la articulación de la dirección como se muestra en la ilustración.

Extraiga en este sentido

10. FIJE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

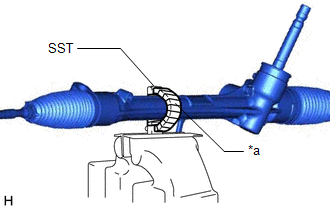

(a) Sujete con la SST el conjunto del varillaje de la dirección en un torno de banco.

SST: 09612-00012

OBSERVACIÓN:

Envuelva la SST con cinta protectora antes de utilizarla.

*a

Cinta protectora

11. EXTRAIGA EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

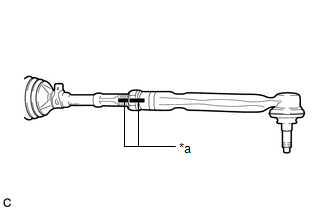

(a) Coloque marcas de correspondencia en el subconjunto izquierdo del extremo de la barra de acoplamiento y en el conjunto del engranaje de dirección.

*a

Marca de correspondencia

(b) Extraiga en el subconjunto izquierdo del extremo de la barra de acoplamiento y la contratuerca.

12. EXTRAIGA EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
