DESCRIPCIÓN
El circuito del sensor del airbag delantero derecho está formado por el conjunto del sensor del airbag y el sensor del airbag delantero derecho.
El sensor del airbag delantero derecho detecta los impactos contra el vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.
Estos DTC se memorizan cuando se detecta una avería en el circuito del sensor del airbag delantero derecho.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
Modo de prueba/modo de comprobación |
---|---|---|---|---|
B1612/83 |
Pérdida de comunicación con el sensor del airbag delantero derecho |
Se cumple alguna de las siguientes condiciones:
|
|
No se aplica a al modo de prueba/comprobación. |
B1613/83 |
Inicialización incompleta del sensor del airbag delantero derecho |
Se cumple alguna de las siguientes condiciones:
|
|
No se aplica a al modo de prueba/comprobación. |
Estado del vehículo |
|||||||
---|---|---|---|---|---|---|---|
Modelo 1 |
Modelo 2 |
Modelo 3 |
Modelo 4 |
Modelo 5 |
Modelo 6 |
||
Condición de diagnóstico |
Interruptor de encendido en posición ON |
○ |
○ |
○ |
○ |
○ |
○ |
Estado de la avería |
El conjunto del sensor del airbag detecta un cortocircuito en la línea del circuito del sensor del airbag delantero derecho |
○ |
- |
- |
- |
- |
- |
El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag delantero derecho |
- |
○ |
- |
- |
- |
- |
|
El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag delantero derecho |
- |
- |
○ |
- |
- |
- |
|
El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag delantero derecho |
- |
- |
- |
○ |
- |
- |
|
Avería en el sensor del airbag delantero derecho |
- |
- |
- |
- |
○ |
- |
|
Avería en el conjunto del sensor del airbag |
- |
- |
- |
- |
- |
○ |
|
Momento de la detección |
- |
- |
- |
- |
- |
- |
|
Número de ciclos |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
Estado del vehículo |
|||||||
---|---|---|---|---|---|---|---|
Modelo 1 |
Modelo 2 |
Modelo 3 |
Modelo 4 |
Modelo 5 |
Modelo 6 |
||
Condición de diagnóstico |
Interruptor de encendido en posición ON |
○ |
○ |
○ |
○ |
○ |
○ |
Estado de la avería |
El conjunto del sensor del airbag detecta un cortocircuito en la línea del circuito del sensor del airbag delantero derecho |
○ |
- |
- |
- |
- |
- |
El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag delantero derecho |
- |
○ |
- |
- |
- |
- |
|
El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag delantero derecho |
- |
- |
○ |
- |
- |
- |
|
El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag delantero derecho |
- |
- |
- |
○ |
- |
- |
|
Avería en el sensor del airbag delantero derecho |
- |
- |
- |
- |
○ |
- |
|
Avería en el conjunto del sensor del airbag |
- |
- |
- |
- |
- |
○ |
|
Momento de la detección |
- |
- |
- |
- |
- |
- |
|
Número de ciclos |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
1 ciclo |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

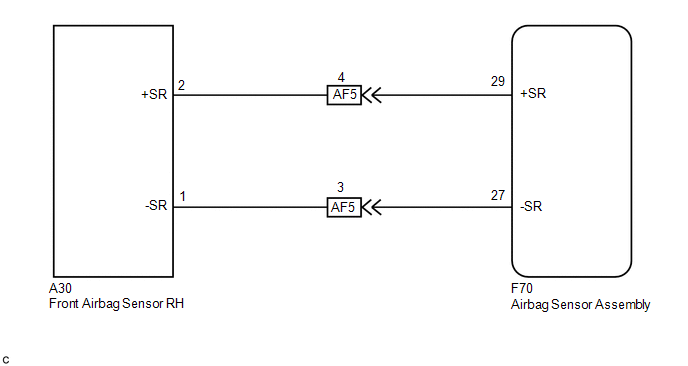

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
PROCEDIMIENTO
1. |

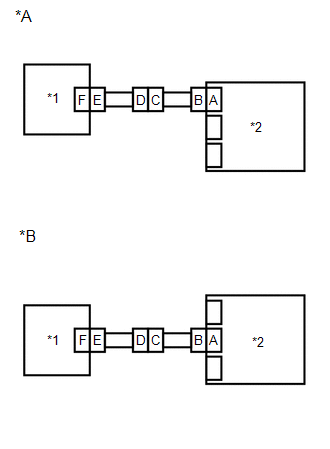

INSPECCIONE LOS CONECTORES |
(a) Apague el interruptor de encendido.
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag y al sensor del airbag delantero derecho. Compruebe también si los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos están bien conectados.
OK:
Los conectores están conectados correctamente.
OBSERVACIÓN:
Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.
(d) Desconecte los conectores del conjunto del sensor del airbag y del sensor del airbag delantero derecho. Desconecte también los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos.
(e) Verifique que los terminales de los conectores no estén deformados ni dañados.
OK:
Los terminales no están deformados ni dañados.
MAL | ![]() |
REEMPLACE EL MAZO DE CABLES |
|
2. |
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (ABIERTO) |

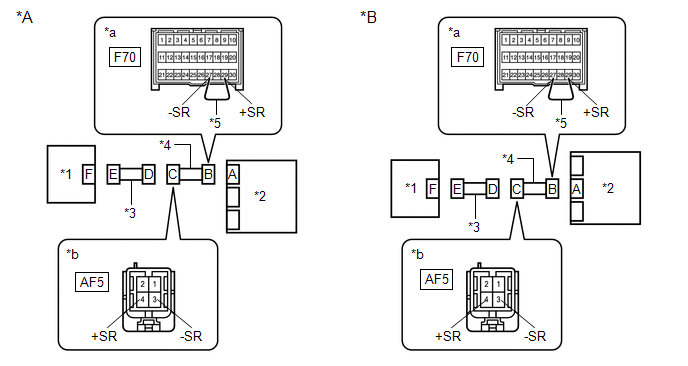

(a) Conecte los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*3 |
Cable de servicio |
- |
- |
*a |
Vista frontal del conector del mazo de cables (al conjunto del sensor del airbag) |
*b |
Vista frontal del conector del mazo de cables (al sensor del airbag delantero derecho) |
(b) Utilice un cable de servicio para conectar los terminales 29 (+SR) y 27 (-SR) del conector B.
AVISO:
A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
A30-2 (+SR) - A30-1 (-SR) |
Siempre |
Inferior a 1 Ω |
MAL | ![]() |
IR AL PUNTO 10 |
|
3. |

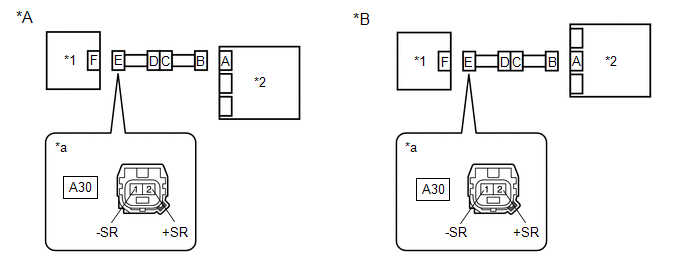

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (CORTOCIRCUITO) |
(a) Desconecte el cable de servicio del conector B.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*a |
Vista frontal del conector del mazo de cables (al sensor del airbag delantero derecho) |
- |
- |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
A30-2 (+SR) - A30-1 (-SR) |
Siempre |
1 MΩ o superior |
MAL | ![]() |
IR AL PUNTO 9 |
|
4. |
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (CORTOCIRCUITO A B+) |
(a) Conecte el cable al terminal negativo (-) de la batería.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*a |
Vista frontal del conector del mazo de cables (al sensor del airbag delantero derecho) |
- |
- |
(b) Coloque el interruptor de encendido en posición ON.
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Posición del interruptor |
Valor especificado |
---|---|---|
A30-2 (+SR) - Masa de la carrocería |
Interruptor de encendido en posición ON |
Inferior a 1 V |
A30-1 (-SR) - Masa de la carrocería |
Interruptor de encendido en posición ON |
Inferior a 1 V |
(d) Apague el interruptor de encendido.
(e) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
MAL | ![]() |
IR AL PUNTO 8 |
|
5. |
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (CORTOCIRCUITO A MASA) |
(a) Mida la resistencia según los valores de la siguiente tabla.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*a |
Vista frontal del conector del mazo de cables (al sensor del airbag delantero derecho) |
- |
- |
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
A30-2 (+SR) - Masa de la carrocería |
Siempre |
1 MΩ o superior |
A30-1 (-SR) - Masa de la carrocería |
Siempre |
1 MΩ o superior |
MAL | ![]() |
IR AL PUNTO 7 |
|
6. |
INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO DERECHO |
(a) Conecte el conector al conjunto del sensor del airbag. |
|
(b) Intercambie los sensores derecho e izquierdo del sensor del airbag delantero y conecte los conectores.
(c) Conecte el cable al terminal negativo (-) de la batería.
(d) Borre los DTC memorizados.
Haga clic aquí
(e) Apague el interruptor de encendido.
(f) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.
(g) Compruebe si se emiten DTC.
Haga clic aquí
OBSERVACIÓN:
Puede que se emitan en este momento otros códigos diferentes del B1612/83, B1613/83, B1617/84 y B1618/84, pero no están relacionados con esta comprobación.
Resultado:
Resultado |
Vaya a |
---|---|
No se emiten los DTC B1612/83, B1613/83, B1617/84 y B1618/84. |
A |
Se emite el DTC B1617/84 o B1618/84. |
B |
Se emite el DTC B1612/83 o B1613/83. |
C |
(h) Apague el interruptor de encendido.
(i) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(j) Vuelva a colocar el sensor de los airbags delanteros derecho e izquierdo en la posición original y conecte los conectores.
A | ![]() |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN |
B | ![]() |
REEMPLACE EL SENSOR DEL AIRBAG DELANTERO DERECHO |
C | ![]() |
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG |
7. |
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A MASA) |
(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*3 |
Cable principal del compartimiento del motor |
*4 |
Cable del panel de instrumentos |
*a |
Vista frontal del conector del mazo de cables (al cable principal del compartimiento del motor) |
- |
- |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
AF5-4 (+SR) - Masa de la carrocería |
Siempre |
1 MΩ o superior |
AF5-3 (-SR) - Masa de la carrocería |
Siempre |
1 MΩ o superior |
OK | ![]() |
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR |
MAL | ![]() |
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS |
8. |
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A B+) |

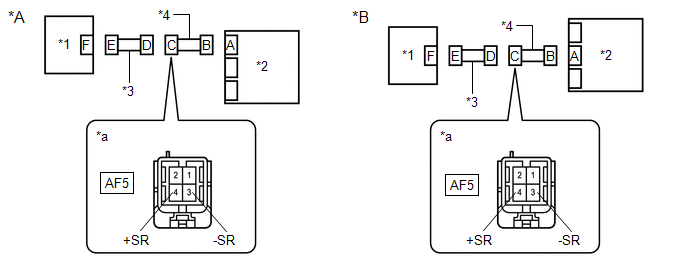

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*3 |
Cable principal del compartimiento del motor |
*4 |
Cable del panel de instrumentos |
*a |
Vista frontal del conector del mazo de cables (al cable principal del compartimiento del motor) |
- |
- |
(b) Conecte el cable al terminal negativo (-) de la batería.
(c) Coloque el interruptor de encendido en posición ON.
(d) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Posición del interruptor |
Valor especificado |
---|---|---|
AF5-4 (+SR) - Masa de la carrocería |
Interruptor de encendido en posición ON |
Inferior a 1 V |
AF5-3 (-SR) - Masa de la carrocería |
Interruptor de encendido en posición ON |
Inferior a 1 V |
OK | ![]() |
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR |
MAL | ![]() |
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS |
9. |
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO) |
(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*3 |
Cable principal del compartimiento del motor |
*4 |
Cable del panel de instrumentos |
*a |
Vista frontal del conector del mazo de cables (al cable principal del compartimiento del motor) |
- |
- |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
AF5-4 (+SR) - AF5-3 (-SR) |
Siempre |
1 MΩ o superior |
OK | ![]() |
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR |
MAL | ![]() |
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS |
10. |
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (ABIERTO) |
(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.
OBSERVACIÓN:
El cable de servicio ya está introducido en el conector B.
*A |
Sin sistema de clasificación de ocupantes |
*B |
Con sistema de clasificación de ocupantes |
*1 |
Sensor del airbag delantero derecho |
*2 |
Conjunto del sensor del airbag |
*3 |
Cable principal del compartimiento del motor |
*4 |
Cable del panel de instrumentos |
*5 |
Cable de servicio |
- |
- |
*a |
Vista frontal del conector del mazo de cables (al conjunto del sensor del airbag) |
*b |
Vista frontal del conector del mazo de cables (al cable principal del compartimiento del motor) |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
AF5-4 (+SR) - AF5-3 (-SR) |
Siempre |
Inferior a 1 Ω |
(c) Desconecte el cable de servicio del conector B.
OK | ![]() |
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR |
MAL | ![]() |
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS |
Toyota CH-R Manual de Taller > Sistema De SupervisiÓn De Punto Ciego: Cortocircuito a GND en el indicador del espejo exterior (esclavo) (C1AB3)
DESCRIPCIÓN
Este DTC se memoriza cuando el sensor de supervisión de punto ciego derecho (esclavo)
detecta un cortocircuito a masa en el indicador del espejo retrovisor exterior derecho.
N° de DTC
Elemento detectado
Condición de detección del DTC
...
Toyota CH-R Manual de Taller > Deflector Trasero: Montaje
MONTAJE
PROCEDIMIENTO
1. INSTALE EL PROTECTOR DEL DEFLECTOR TRASERO N° 1
OBSERVACIÓN:
Utilice el mismo procedimiento para instalar todos los protectores del
deflector trasero n° 1.
Al instalar el protector del deflector trasero n° 1, caliente el conjunto
del deflector tra ...
