INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL GENERADOR
(a) Instale el soporte de la abrazadera del mazo de cables en el conjunto del generador con el perno.
Torque:
8.0 N·m {82 kgf·cm, 71 in·lbf}

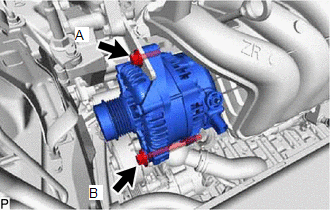

(b) Instale el conjunto del generador con los 2 pernos. Torque: Perno A : 25 N·m {255 kgf·cm, 18 ft·lbf} Perno B : 43 N·m {438 kgf·cm, 32 ft·lbf} |
|
(c) Enganche la abrazadera y conecte el cable del motor en el soporte de la abrazadera del mazo de cables.
(d) Conecte el conector del conjunto del generador.
(e) Conecte el cable del motor al terminal B con la tuerca.
Torque:
9.8 N·m {100 kgf·cm, 87 in·lbf}
(f) Coloque la capucha del terminal en el conjunto del generador.
2. INSTALE LA CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR
Haga clic aquí
3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
