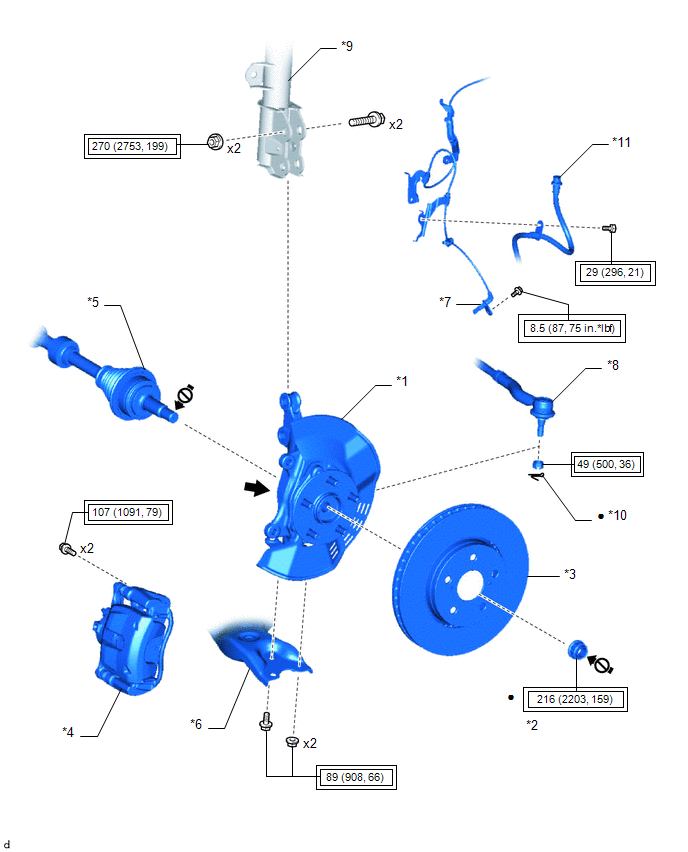

COMPONENTES
ILUSTRACIÓN
*1 |
CONJUNTO DEL EJE DELANTERO |
*2 |
TUERCA DEL EJE AXIAL DELANTERO |
*3 |
DISCO DELANTERO |
*4 |
CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO |
*5 |
CONJUNTO DEL EJE PROPULSOR DELANTERO |
*6 |
SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1 |
*7 |
SENSOR DE VELOCIDAD DELANTERO |
*8 |
SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO |
*9 |
CONJUNTO DEL AMORTIGUADOR DELANTERO |
*10 |
PASADOR HENDIDO |
*11 |
MANGUERA FLEXIBLE DELANTERA |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Grasa para carrocerías Toyota W |
![]() |
No aplique lubricantes en las piezas roscadas |

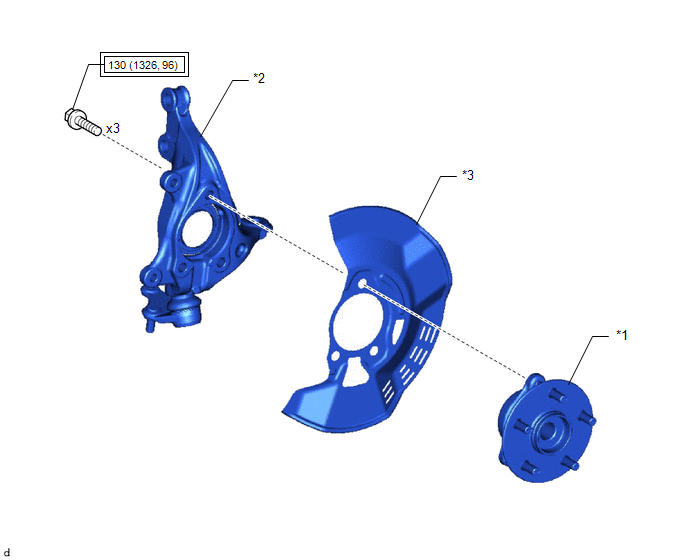

ILUSTRACIÓN
*1 |
SUBCONJUNTO DEL CUBO DEL EJE DELANTERO |
*2 |
PIVOTE DE LA DIRECCIÓN |
*3 |
CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |
Toyota CH-R Manual de Taller > Cubo Del Eje Delantero: Componentes
COMPONENTES
ILUSTRACIÓN
*1
CONJUNTO DEL EJE DELANTERO
*2
TUERCA DEL EJE AXIAL DELANTERO
*3
DISCO DELANTERO
*4
CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO
*5
CONJUNTO D ...
Toyota CH-R Manual de Taller > Conjunto Del Eje Propulsor Delantero: Desmontaje
DESMONTAJE
PROCEDIMIENTO
1. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N°
2
(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.
AVISO:
No apriete el torno de banco excesivamente.
(b) Utilice unos alicates para separar la abrazader ...
