Toyota CH-R Manual de Taller: Pastilla Del Freno De Disco Trasero

Toyota CH-R Manual de Taller / Frenos (traseros) / Pastilla Del Freno De Disco Trasero

Componentes

COMPONENTES

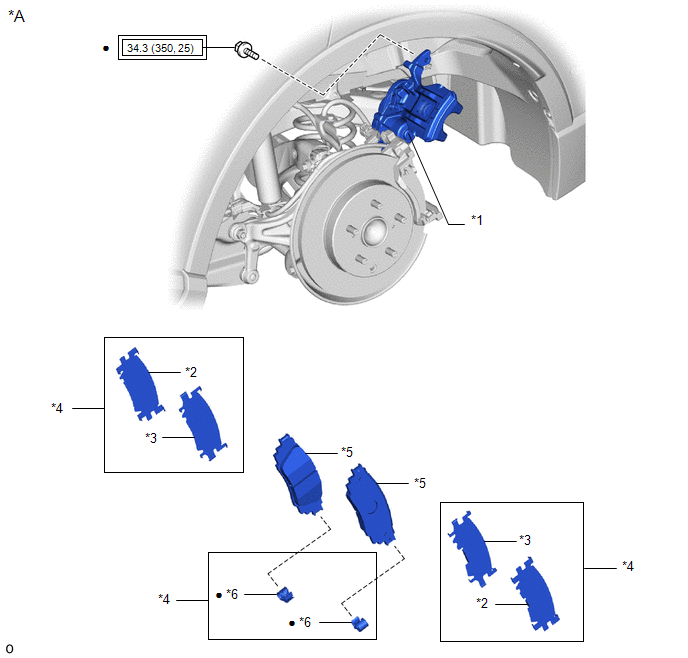

ILUSTRACIÓN

*A

Fabricados por TMC

-

-

*1

CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

*2

CALCE ANTICHIRRIDO DEL FRENO DE DISCO N° 2 TRASERO

*3

CALCE ANTICHIRRIDO DEL FRENO DE DISCO N° 1 TRASERO

*4

KIT DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

*5

PASTILLA DEL FRENO DE DISCO TRASERO

*6

PLACA DEL INDICADOR DE DESGASTE DE LAS PASTILLAS DE LOS FRENOS DE DISCO TRASEROS

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

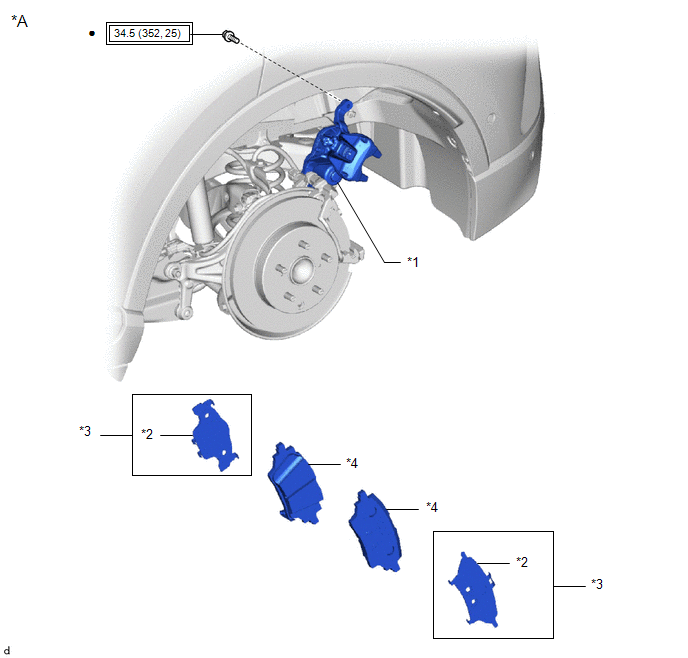

ILUSTRACIÓN

*A

Fabricados por TMMT

-

-

*1

CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

*2

CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

*3

KIT DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

*4

PASTILLA DEL FRENO DE DISCO TRASERO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable
