Toyota CH-R Manual de Taller: Ajuste

AJUSTE

PRECAUCIÓN / AVISO / OBSERVACIÓN

*a

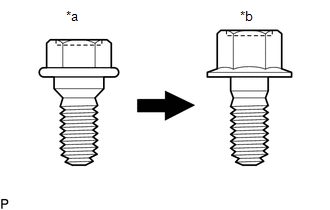

Perno de centraje

*b

Perno estándar

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.
  • Los pernos de centraje se utilizan para instalar las bisagras en la carrocería del vehículo y las puertas. La puerta no puede ajustarse si los pernos de centraje están instalados. Sustituya los pernos de centraje por pernos estándar cuando haga los ajustes.
  • El par de apriete especificado para los pernos estándar se muestra en la tabla de pernos estándar.

    Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL PANEL DE LA PUERTA DELANTERA

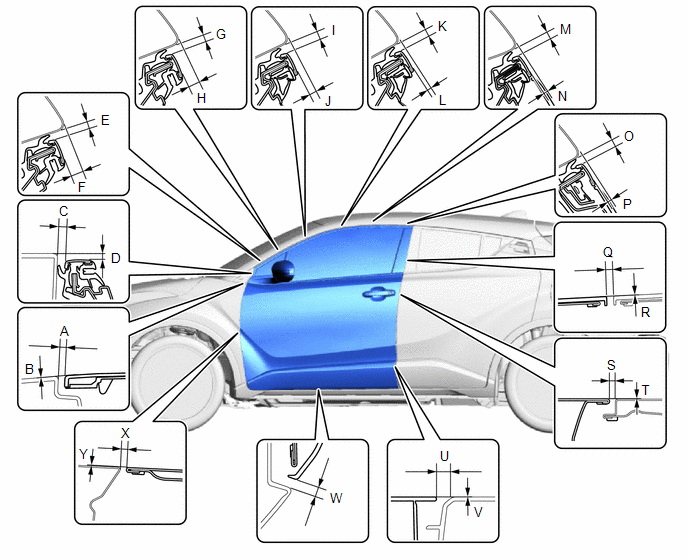

(a) Compruebe si las medidas de espacio libre de las áreas "A" a "Y" están dentro de los valores estándar.

Holgura estándar

Área

Medida

Área

Medida

A

2.1 a 6.1 mm (0.083 a 0.240 pulg.)

B

-2.0 a 2.0 mm (-0.079 a 0.079 pulg.)

C

3.1 a 7.1 mm (0.122 a 0.280 pulg.)

D

2.9 a 6.9 mm (0.114 a 0.272 pulg.)

E

3.3 a 6.7 mm (0.130 a 0.264 pulg.)

F

7.1 a 11.1 mm (0.280 a 0.437 pulg.)

G

3.3 a 6.7 mm (0.130 a 0.264 pulg.)

H

5.9 a 9.9 mm (0.232 a 0.390 pulg.)

I

3.3 a 6.7 mm (0.130 a 0.264 pulg.)

J

3.7 a 7.7 mm (0.146 a 0.303 pulg.)

K

3.3 a 6.7 mm (0.130 a 0.264 pulg.)

L

1.4 a 5.4 mm (0.055 a 0.213 pulg.)

M

3.3 a 6.7 mm (0.130 a 0.264 pulg.)

N

1.2 a 5.2 mm (0.047 a 0.205 pulg.)

O

3.3 a 6.7 mm (0.130 a 0.264 pulg.)

P

0.8 a 3.8 mm (0.031 a 0.150 pulg.)

Q

2.4 a 6.4 mm (0.094 a 0.252 pulg.)

R

-2.0 a 2.0 mm (-0.079 a 0.079 pulg.)

S

2.9 a 5.3 mm (0.114 a 0.209 pulg.)

T

-1.2 a 1.2 mm (-0.047 a 0.047 pulg.)

U

7.5 a 11.5 mm (0.295 a 0.453 pulg.)

V

-2.0 a 2.0 mm (-0.079 a 0.079 pulg.)

W

3.5 a 8.5 mm (0.138 a 0.335 pulg.)

X

2.7 a 5.7 mm (0.106 a 0.224 pulg.)

Y

-1.5 a 1.5 mm (-0.059 a 0.059 pulg.)

-

-

2. AJUSTE EL SUBCONJUNTO DEL PANEL DE LA PUERTA DELANTERA

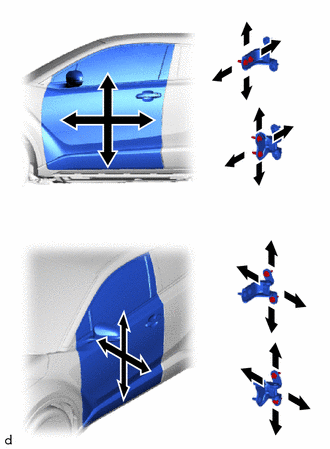

(a) Afloje los 4 pernos de la bisagra de la carrocería del vehículo y ajuste la posición de la puerta mediante la SST.

SST: 09812-00010

(b) Apriete los 4 pernos de la bisagra de la carrocería del vehículo tras el ajuste.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

(c) Afloje los 4 pernos de la bisagra de la puerta y ajuste la posición de la puerta.

(d) Apriete los 4 pernos de la bisagra de la puerta tras el ajuste.

Torque:

Fabricados por TMMT :

26 N·m {265 kgf·cm, 19 ft·lbf}

Fabricados por TMC :

21 N·m {214 kgf·cm, 15 ft·lbf}

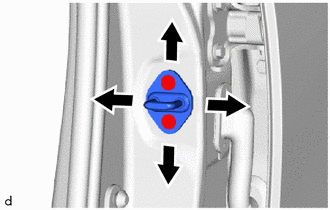

(e) Utilice una llave de cubo "TORX" T40 para afloje ligeramente los 2 tornillos de montaje del percutor.

(f) Utilice una barra de latón y un martillo para ajustar la posición del percutor golpeándolo.

(g) Con una llave de cubo "TORX" T40, apriete los 2 tornillos de montaje del percutor después del ajuste.

Torque:

23 N·m {235 kgf·cm, 17 ft·lbf}
