Toyota CH-R Manual de Taller: Componentes

COMPONENTES

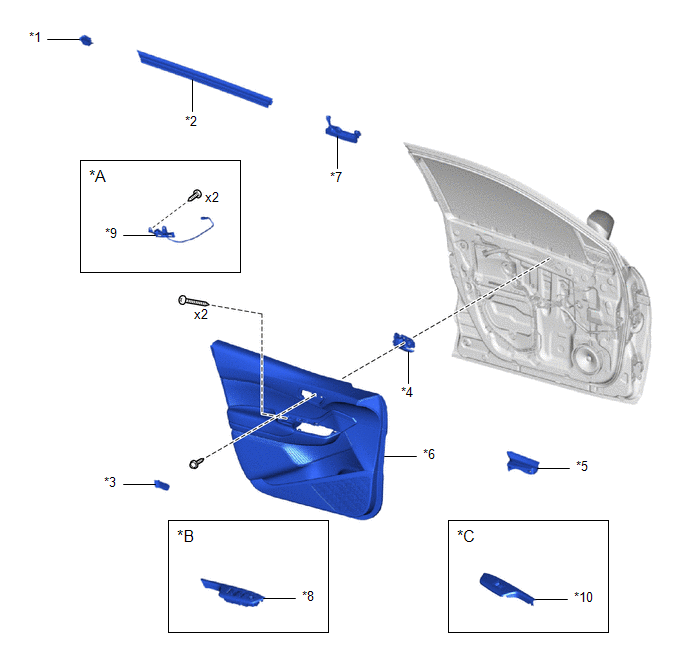

ILUSTRACIÓN

*A

Con iluminación

*B

Para el lado del conductor

*C

Para el lado del pasajero delantero

-

-

*1

SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

*2

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

*4

SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

*5

EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

*6

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*7

JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

*8

CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO

*9

CONJUNTO DE LA LUZ INTERIOR N° 1

*10

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO

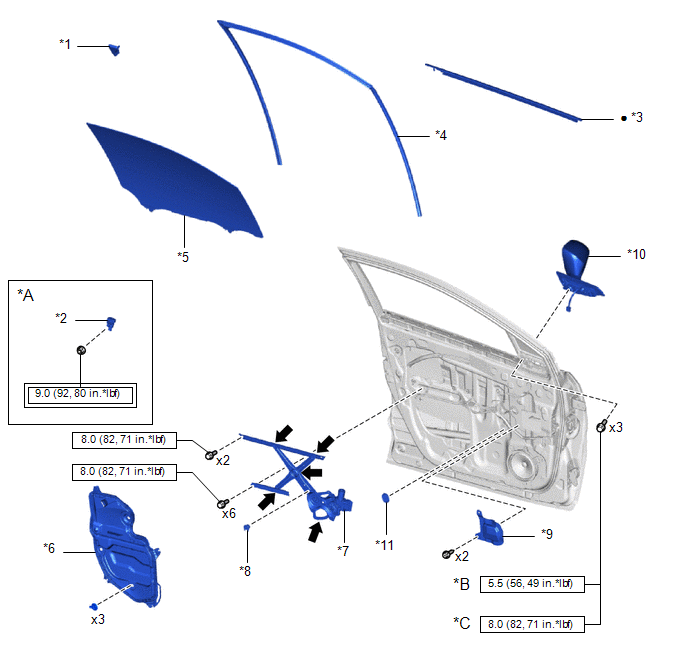

ILUSTRACIÓN

*A

Con sensor del airbag

*B

Fabricados por TMMT

*C

Fabricados por TMC

-

-

*1

EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA

*2

SENSOR DEL AIRBAG DE LA PUERTA

*3

CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

*4

CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

*5

SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

*6

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

*7

CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

*8

CUBIERTA N° 2 DEL ORIFICIO DE MANTENIMIENTO DELANTERO

*9

PROTECTOR DEL ESPEJO EXTERIOR

*10

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

*11

TAPÓN DEL ORIFICIO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

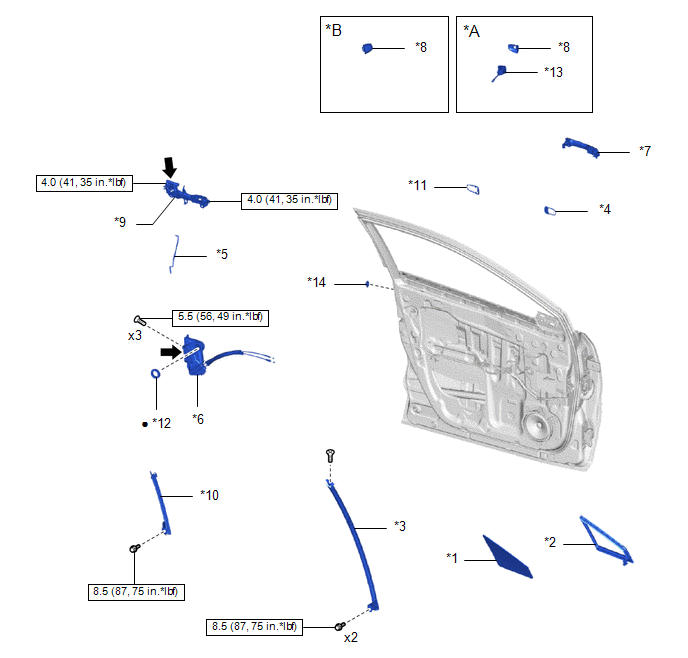

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

CRISTAL DE LA VENTANILLA FIJA DE LA PUERTA DELANTERA

*2

BANDA PROTECTORA DE LA VENTANILLA FIJA DE LA PUERTA DELANTERA

*3

SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

*4

ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*5

VÁSTAGO DE APERTURA DE LA CERRADURA DE LA PUERTA DELANTERA

*6

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

*7

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*8

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*9

SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*10

SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

*11

ALMOHADILLA DE LA MANILLA EXTERIOR TRASERA DE LA PUERTA DELANTERA

*12

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

*13

CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA

*14

TAPÓN DEL ORIFICIO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

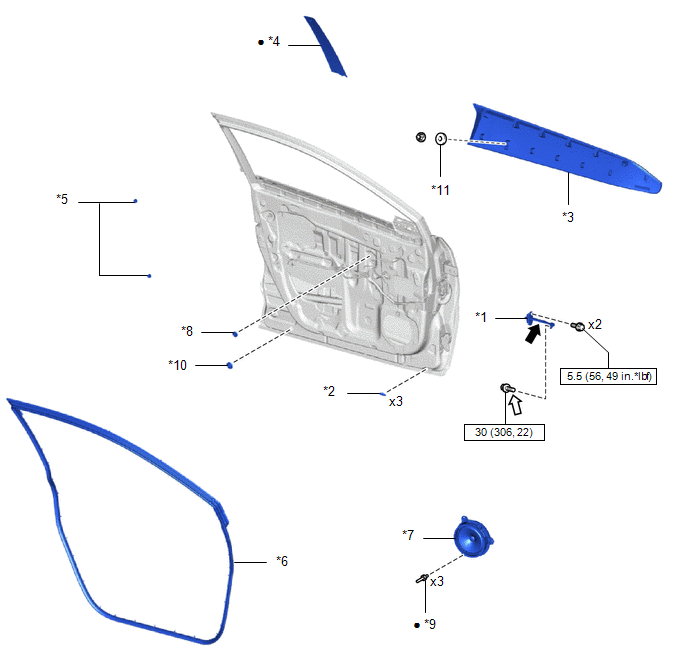

ILUSTRACIÓN

*1

CONJUNTO DEL TIRANTE DE LA PUERTA DELANTERA

*2

GUARDAPOLVO DE LA PUERTA DELANTERA

*3

MOLDURA EXTERIOR DE LA PUERTA DELANTERA

*4

SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA

*5

ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DELANTERA

*6

BANDA PROTECTORA DE LA PUERTA DELANTERA

*7

CONJUNTO DEL ALTAVOZ DELANTERO N° 1

*8

TAPÓN DEL ORIFICIO

*9

REMACHE

*10

TAPA DEL ORIFICIO

*11

JUNTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

Pieza prerrecubierta

-

-

ILUSTRACIÓN

*A

Fabricados por TMMT

*B

Fabricados por TMC

*1

MOLDURA FRONTAL DEL MARCO DE LAS VENTANILLAS DELANTERAS

*2

BANDA EXTERIOR DE LA PUERTA DELANTERA

*3

MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

*4

TIRA DE LA PUERTA DELANTERA N° 2

*5

TIRA DE LA PUERTA DELANTERA N° 4

*6

SUBCONJUNTO DEL PANEL DE LA PUERTA DELANTERA

*7

REMACHE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Revestimiento antioxidante

-

-

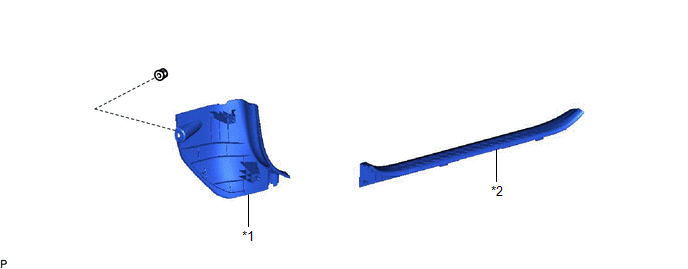

ILUSTRACIÓN

*1

PLACA DE GUARNICIÓN LATERAL DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA

    Puertas Delanteras
    ...

    Ajuste
