INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

(a) Inspeccione la luz de lectura de mapas.

(1) Aplique tensión de la batería al conjunto de la luz de lectura de mapas y compruebe si se enciende la luz de lectura de mapas.

OK:

Conexión de la batería	Posición del interruptor	Valor especificado
Terminal positivo (+) de la batería → 12 (+B1) Terminal negativo (-) de la batería → 3 (GND)	Interruptor izquierdo de la luz de lectura de mapas activado	Se enciende la luz de lectura de mapas izquierda
	Interruptor izquierdo de la luz de lectura de mapas desactivado	La luz de lectura de mapas izquierda no se enciende
	Interruptor derecho de la luz de lectura de mapas activado	Se enciende la luz de lectura de mapas derecha
	Interruptor derecho de la luz de lectura de mapas desactivado	La luz de lectura de mapas derecha no se enciende
Terminal positivo (+) de la batería → 12 (+B1) Terminal negativo (-) de la batería → 10 (DOOR)	Interruptor de la luz de lectura de mapas desactivado e interruptor de la puerta activado	La luz de lectura de mapas se enciende
	Interruptor de la luz de lectura de mapas desactivado e interruptor de la puerta desactivado	La luz de lectura de mapas no se enciende

Si el resultado no es el especificado, cambie la bombilla de la luz de lectura de mapas o conjunto de la luz de lectura de mapas.

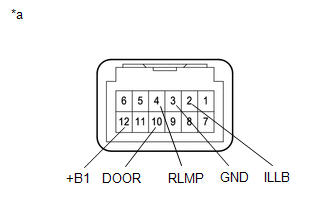

*a	Componente no conectado al mazo de cables (Conjunto de la luz de lectura de mapas)

(b) Inspeccione el interruptor de la puerta.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Posición del interruptor	Valor especificado
10 (DOOR) - 4 (RLMP)	Interruptor de la puerta activado	Inferior a 1 Ω
10 (DOOR) - 4 (RLMP)	Interruptor de la puerta desactivado	10 kΩ o superior

Si el resultado no es el especificado, cambie el conjunto de la luz de mapas.

(1) Aplique tensión de la batería al conjunto de la luz de lectura de mapas y compruebe si se enciende la iluminación.

OK:

Conexión de la batería	Valor especificado
Terminal positivo (+) de la batería → 2 (ILLB) Terminal negativo (-) de la batería → 3 (GND)	La iluminación se enciende

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → 2 (ILLB)

Terminal negativo (-) de la batería → 3 (GND)

La iluminación se enciende

Si el resultado no es el especificado, cambie el conjunto de la luz de mapas.
