Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA LENTE DE LA LUZ DE LECTURA DE MAPAS N° 1

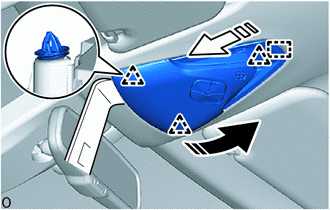

(a) Con un extractor de molduras A, desenganche las garras y la guía para extraer la lente de luz de lectura de mapas n° 1 como se muestra en la ilustración.
.png) |
Extraiga en esta dirección (1) |
.png) |
Extraiga en esta dirección (2) |
2. EXTRAIGA LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS
Haga clic aquí .gif)
3. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

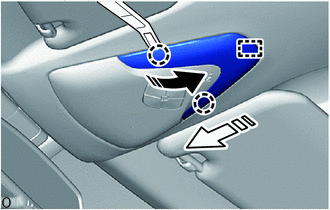

(a) Desenganche los clips y la guía con un extractor de molduras D y retire el conjunto de la luz de lectura de mapas como se muestra en la ilustración.
|
|
Extraiga en esta dirección (1) |
|
|
Extraiga en esta dirección (2) |
(b) Desconecte los conectores.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
CONJUNTO DE LA LUZ DE LECTURA DE MAPAS
*2
BOMBILLA DE LA LUZ DE MAPAS
*3
LENTE DE LA LUZ DE LECT ...
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS
(a) Inspeccione la luz de lectura de mapas.
(1) Aplique tensión de la batería al conjunto de la lu ...
