Toyota CH-R Manual de Taller: ExtracciÓn

Toyota CH-R Manual de Taller / Sistemas Complementarios De SujeciÓn / Conjunto Del Airbag Lateral Del Asiento Delantero / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag del asiento delantero.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

ADVERTENCIA:

  • Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

    Haga clic aquí

  • Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

AVISO:

Si se ha desplegado el conjunto del airbag del asiento delantero, sustitúyalo junto con el subconjunto del bastidor del respaldo del asiento delantero, la almohadilla del respaldo del asiento delantero de tipo individual y la funda del respaldo del asiento delantero de tipo individual por las piezas necesarias de acuerdo con el alcance de los desperfectos causados por la colisión.

OBSERVACIÓN:

  • Utilice el mismo procedimiento para el lado del conductor y del pasajero delantero.
  • El procedimiento que se explica a continuación corresponde al lado del conductor.

PROCEDIMIENTO

1. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

ADVERTENCIA:

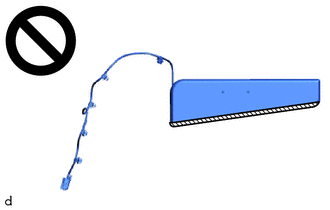

Cuando guarde el conjunto del airbag del asiento delantero, mantenga el lado de despliegue del airbag hacia arriba.

Lado de despliegue

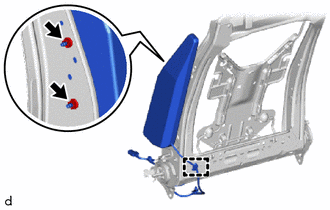

(a) Desenganche la abrazadera.

(b) Extraiga las 2 tuercas y el conjunto del airbag del asiento delantero.

AVISO:

  • No reutilice las tuercas.
  • Asegúrese de que el subconjunto del bastidor del respaldo delantero no está deformado. Si lo está, sustitúyalo por uno nuevo.
    Componentes
    COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO - - Par de apriete para "áreas principales que afe ...

    InspecciÓn En El VehÍculo
    INSPECCIÓN EN EL VEHÍCULO PRECAUCIÓN / AVISO / OBSERVACIÓN ADVERTENCIA: Asegúrese de seguir los procedimientos correctos de extracción e instalación de los conjuntos del airbag del asiento ...
