EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/Instalación del conjunto de la ECU de servodirección se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
Conjunto de la ECU de la servodirección	Calibración al punto cero del sensor de par de apriete Escritura del mapa de asistencia	Se almacenan los DTC El indicador de advertencia EPS se enciende

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

AVISO:

No deje caer el conjunto de la ECU de la servodirección, no lo golpee con las herramientas ni lo someta a golpes.
Si el conjunto de la ECU de la servodirección está expuesto a un impacto, sustitúyalo por uno nuevo.
No tire del mazo de cables del subconjunto de la columna de la servodirección.
No permita que la humedad entre en contacto con el conjunto de la ECU de la servodirección.
No afloje los pernos que no se mencionan en el procedimiento.
No permita que el conjunto de la ECU de la servodirección se ensucie con partículas extrañas.

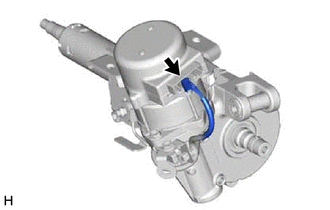

(a) Desconecte el conector.

(b) Para el tipo A:

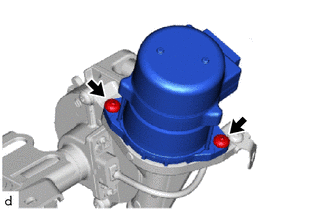

(1) Con una llave de cubo "TORX" T40, extraiga los 2 tornillos y el conjunto de la ECU de la servodirección del subconjunto de la columna de la servodirección eléctrica.

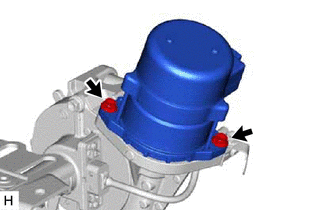

(1) Extraiga los 2 pernos y el conjunto de la ECU de la servodirección del subconjunto de la columna de la servodirección eléctrica.

3. EXTRAIGA EL AMORTIGUADOR DEL EJE DEL MOTOR DE LA SERVODIRECCIÓN ELÉCTRICA

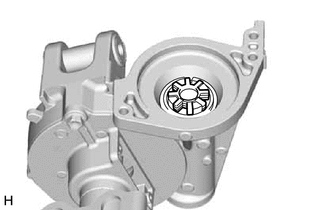

(a) Extraiga el amortiguador del eje del motor de la servodirección del subconjunto de la columna de la servodirección eléctrica.

Componentes

COMPONENTES ILUSTRACIÓN *1 AMORTIGUADOR DEL EJE DEL MOTOR DE LA SERVODIRECCIÓN ELÉCTRICA *2 CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN ...

InstalaciÓn

INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL AMORTIGUADOR DEL EJE DEL MOTOR DE LA SERVODIRECCIÓN ELÉCTRICA Grasa (a) Engrase un nuevo amortiguador del eje del motor de ...
