DESCRIPCIÓN

Si la función de desbloqueo de entrada no funciona únicamente para la puerta del maletero, pero la función de bloqueo sí funciona, el código de solicitud se está transmitiendo correctamente desde la puerta del maletero. En este caso, es posible que exista un problema relacionado con el interruptor de apertura (conexión entre el conjunto del interruptor de apertura de la puerta del maletero y la ECU de certificación (conjunto de la ECU de la llave inteligente)).

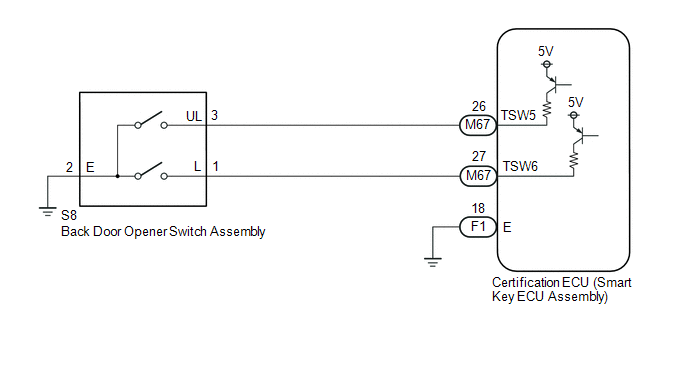

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de llave inteligente (para función de entrada) utiliza el sistema de comunicación LIN y el sistema de comunicación CAN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Realice el procedimiento de localización de averías para el sistema de llave inteligente (para la función de entrada) después de confirmar que los sistemas de comunicación funcionan correctamente.

    Haga clic aquí

  • Al utilizar el Techstream con el interruptor del motor en posición OFF, conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo dentro del modo manual y acceda a los siguientes menús: Body Electrical / Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
  • Asegúrese de que no hay subconjuntos del transmisor de la llave eléctrica en el vehículo.
  • Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte el apartado Precaución.

    Haga clic aquí

  • Tras la reparación, compruebe que no se emite ningún DTC.

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS

(a) Cuando se acciona el interruptor del cierre centralizado de puertas incorporado en el conjunto del interruptor maestro de la red múltiplex, compruebe que las puertas se bloquean y desbloquean conforme al funcionamiento del interruptor.

Haga clic aquí

OK:

Las cerraduras de las puertas funcionan correctamente.

MAL

VAYA A SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS

OK

2.

LEA EL VALOR CON EL TECHSTREAM (B-DR OPENING OPERATION)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Smart Key > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

B-Dr Opening Operation

Función de apertura de la puerta del maletero

Long, Twice u OFF

Se visualiza el ajuste personalizado

-

Body Electrical > Smart Key > Data List

Pantalla del tester

B-Dr Opening Operation

Resultado:

Resultado

Vaya a

El valor personalizado es Long o Twice

A

El valor personalizado es OFF

B

B

LLEVE A CABO LA CONFIGURACIÓN PERSONALIZADA (vaya a Parámetros personalizados)

A

3.

LEA EL VALOR INDICADO EN EL TECHSTREAM (TR/B DOOR UNLOCK SW)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Smart Key > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Tr/B-Door Unlock SW

Conjunto del interruptor de apertura de la puerta del maletero (interruptor de apertura)

ON u OFF

ON: Se pulsa el conjunto del interruptor de apertura de la puerta del maletero (interruptor de apertura)

OFF: No se pulsa el conjunto del interruptor de apertura de la puerta del maletero (interruptor de apertura)

  • Muestra si el conjunto del interruptor de apertura de la puerta del maletero (interruptor de apertura) está activado o desactivado.
  • Utilice este elemento de la lista de datos para determinar si hay una avería en el interruptor cuando el desbloqueo de la puerta del maletero no funciona.
Body Electrical > Smart Key > Data List

Pantalla del tester

Tr/B-Door Unlock SW

OK:

La pantalla del Techstream cambia correctamente de acuerdo con el accionamiento del conjunto del interruptor de apertura de la puerta del maletero.

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO - ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE))

(a) Desconecte el conector M67 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Desconecte el conector S8 del conjunto del interruptor de apertura de la puerta del maletero.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M67-26 (TSW5) - S8-3 (UL)

Siempre

Inferior a 1 Ω

M67-26 (TSW5) o S8-3 (UL) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO (INTERRUPTOR DE APERTURA)

(a) Extraiga el conjunto del interruptor de apertura de la puerta del maletero.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de apertura de la puerta del maletero.

Haga clic aquí

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO
