INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

(a) Conecte todos los conectores.

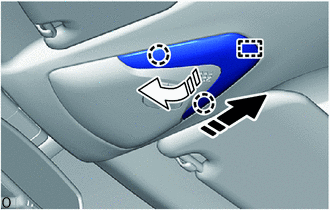

(b) Enganche la guía y los clips para instalar el conjunto de la luz de lectura de mapas como se muestra en la ilustración.

	Instale en esta dirección (1)
	Instale en esta dirección (2)

2. INSTALE LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS

Haga clic aquí

3. INSTALE LA LENTE DE LA LUZ DE LECTURA DE MAPAS N° 1

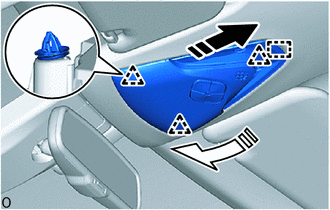

(a) Enganche la guía y las garras e instale la lente de la luz de lectura de mapas n° 1 como se muestra en la ilustración.

	Instale en esta dirección (1)
	Instale en esta dirección (2)
