COMPONENTES

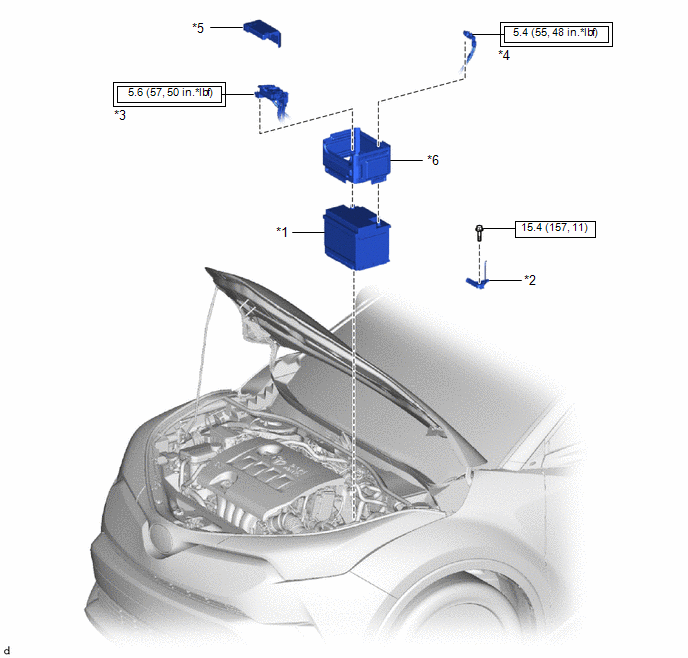

ILUSTRACIÓN
|
*1 |
BATERÍA |
*2 |
ABRAZADERA DE LA BATERÍA N° 2 |
|
*3 |
TERMINAL POSITIVO DE LA BATERÍA |
*4 |
TERMINAL NEGATIVO DE LA BATERÍA |
|
*5 |
CUBIERTA DEL ENLACE FUSIBLE |
*6 |
AISLANTE DE LA BATERÍA |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
Batería 3zr-fae
ExtracciónToyota CH-R Manual de Taller > Relé De Integración: Instalación
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL RELÉ DE INTEGRACIÓN N° 1
(a) Conecte los 2 conectores.
(b) Enganche las garras para instalar el relé de integración n° 1 tal y como
se muestra en la ilustración.
Coloque en este sentido
2. INSTALE LA CUBIERTA DEL ...
