Toyota CH-R Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL RETÉN DE LA MOLDURA EXTERIOR

(a) Cuando se utiliza una nueva moldura exterior de la puerta delantera:

(1) Limpie la superficie de la moldura exterior de la puerta delantera.

(b) Si vuelve a utilizar la moldura exterior de la puerta delantera:

(1) Quite la cinta adhesiva de doble cara de la moldura exterior de la puerta delantera.

(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(c) Instale un nuevo retén de la moldura exterior.

(1) Quite el papel adhesivo de la cara del retén de la moldura exterior.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

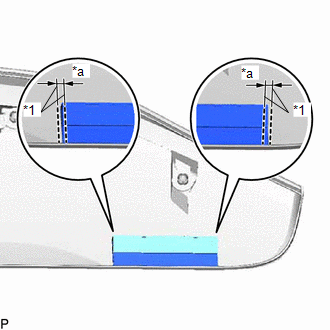

(2) Coloque el retén de la moldura exterior tal y como se muestra en la ilustración.

*1

Línea marcada

*a

4.0 mm (0.157 pulg.)

2. COLOQUE LA ALMOHADILLA SUPERIOR DE LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA

(a) Cuando se utiliza una nueva moldura exterior de la puerta delantera:

(1) Limpie la superficie de la moldura exterior de la puerta delantera.

(b) Si vuelve a utilizar la moldura exterior de la puerta delantera:

(1) Quite la cinta adhesiva de doble cara de la moldura exterior de la puerta delantera.

(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(c) Coloque una nueva almohadilla superior de la moldura exterior de la puerta delantera.

(1) Quite el papel protector de la cara de la almohadilla superior de la moldura exterior de la puerta delantera.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

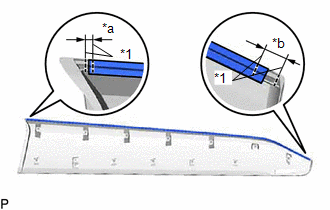

(2) Instale la almohadilla superior de la moldura exterior de la puerta delantera como se muestra en la ilustración.

*1

Línea marcada

*a

3.0 mm (0.118 pulg.)

*b

23.0 mm (0.906 pulg.)
