Toyota CH-R Manual de Taller: InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en los lados derecho e izquierdo.
- Los procedimientos que se explican a continuación son para el lado izquierdo.
PROCEDIMIENTO
1. COLOQUE LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA
(a) Quite el papel adhesivo de la cara del retén de la moldura exterior.
OBSERVACIÓN:
Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

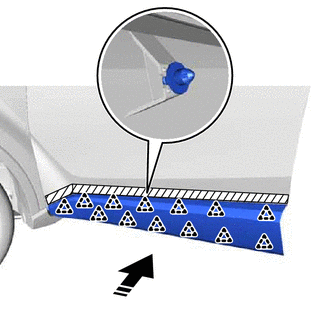

(b) Enganche los clips para colocar la moldura exterior de la puerta delantera como se muestra en la ilustración.
.png) |
Extraiga en este sentido |
(c) Quite la cinta aislante.
(d) Instale la junta y la tuerca.
(e) Instale la tapa del orificio.
