Componentes
COMPONENTES

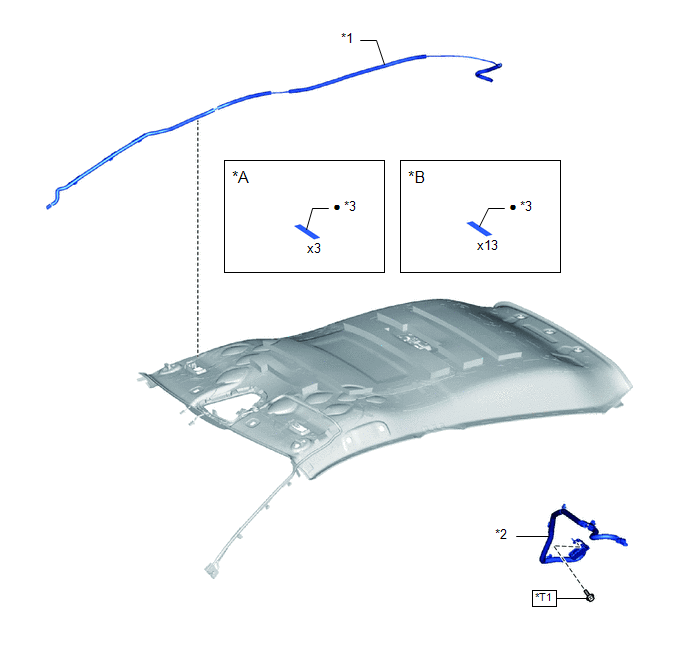

ILUSTRACIÓN
*1 |
CONJUNTO DEL CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS |
*2 |

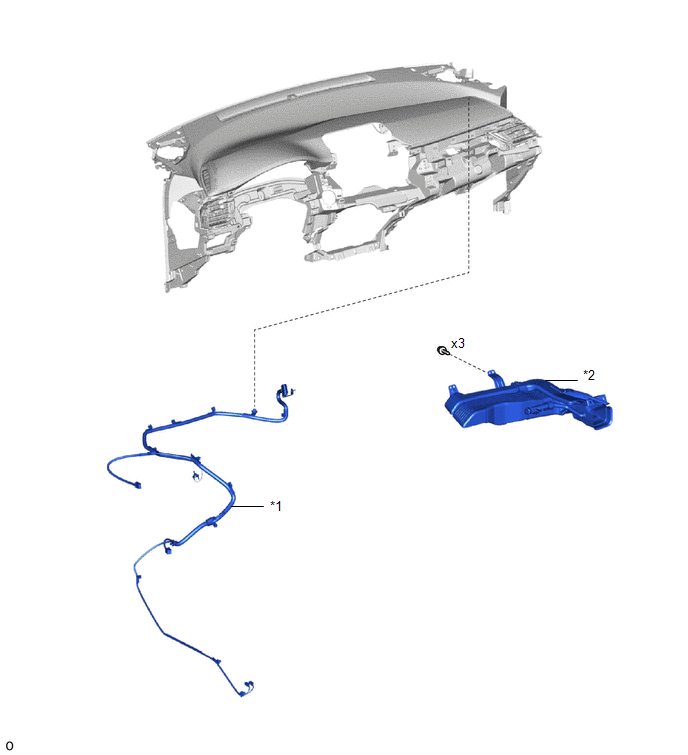

SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3 |
ILUSTRACIÓN
*A |
Para el tipo A |
*B |
Para el tipo B |
*1 |
CONJUNTO DEL CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS N° 2 |
*2 |
CONJUNTO DEL CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS N° 3 |
*3 |
CINTA ADHESIVA |
- |
- |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
|
*T1 |
Para el tipo A: 10.5 N*m (107 kgf*cm, 8 lbf*pi.) Para el tipo B: 10 N*m (102 kgf*cm, 7 lbf*pi.) Para el tipo C: 10 N*m (102 kgf*cm, 7 lbf*pi.) |
- |
- |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del cable de la antena del teléfono y del GPS.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS
Haga clic aquí
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS
Haga clic aquí
