Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Asegúrese de sujetar el brazo del limpiaparabrisas delantero mientras lo levanta, ya que elevar el limpiaparabrisas delantero con la rasqueta puede dañar o deformar la rasqueta del limpiaparabrisas delantero

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. RETIRE LA RASQUETA DEL LIMPIAPARABRISAS DELANTERO

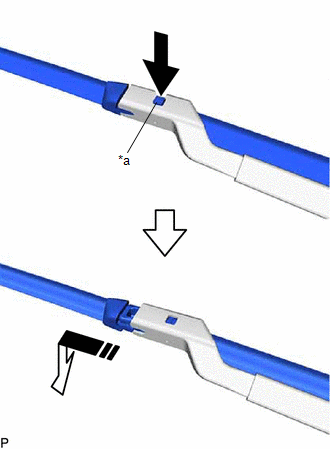

(a) Presione el botón de bloqueo de la rasqueta del limpiaparabrisas delantero para liberar el bloqueo.

*a

Botón de bloqueo

Empujar

Extraiga en este sentido

(b) Retire la rasqueta del limpiaparabrisas delantero del brazo como se muestra en la ilustración.

AVISO:

Coloque un trozo de tela entre el parabrisas y el brazo del limpiaparabrisas delantero para evitar dañar el parabrisas.

2. EXTRAIGA LA GOMA DEL LIMPIAPARABRISAS DELANTERO

OBSERVACIÓN:

La goma del limpiaparabrisas se puede extraer desde cualquiera de los extremos de la rasqueta del limpiaparabrisas delantero.

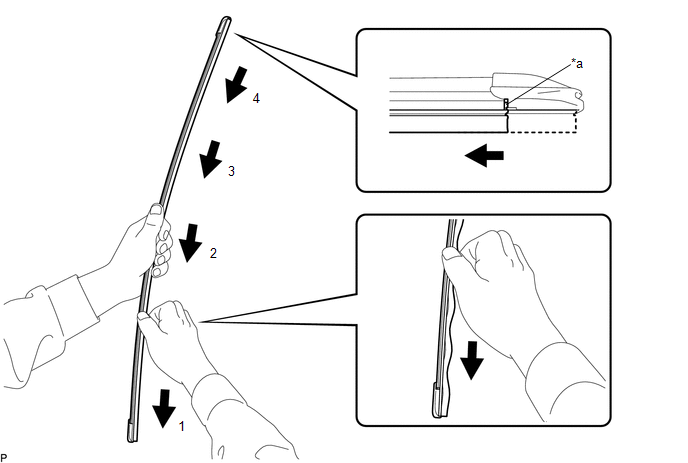

(a) Tire de la goma del limpiaparabrisas como indican las flechas y en el orden que se muestra en la ilustración, hasta que su extremo quede alineado con las ranuras de la rasqueta del limpiaparabrisas delantero.

*a

Ranura

-

-

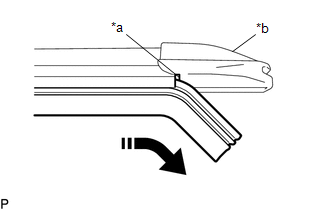

(b) Tire del extremo de la goma del limpiaparabrisas delantero a través de las ranuras en la rasqueta en la dirección indicada por la flecha que se muestra en la ilustración y extraiga la goma del limpiaparabrisas.

*a

Ranura

*b

Sombrerete

Extraiga en este sentido

AVISO:

Asegúrese de no quitar los sombreretes. Si se quita un sombrerete, la goma del limpiaparabrisas podría separarse de la raqueta del limpiaparabrisas delantero durante la conducción.
