Toyota CH-R Manual de Taller: Error en el micrófono del teléfono (B1572)

Toyota CH-R Manual de Taller / Comunicación Móvil / Sistema De Conexión De Seguridad / Error en el micrófono del teléfono (B1572)

DESCRIPCIÓN

Este DTC se emite cuando el DCM (transceptor de telemática) detecta una avería en el circuito del conjunto del micrófono del teléfono.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B1572

Error en el micrófono del teléfono

La corriente de MCVD alcanza el nivel de avería durante 10 segundos cuando el interruptor de encendido está en la posición ON.
  • Mazo de cables o conector
  • Conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono)
  • DCM (transceptor de telemática)

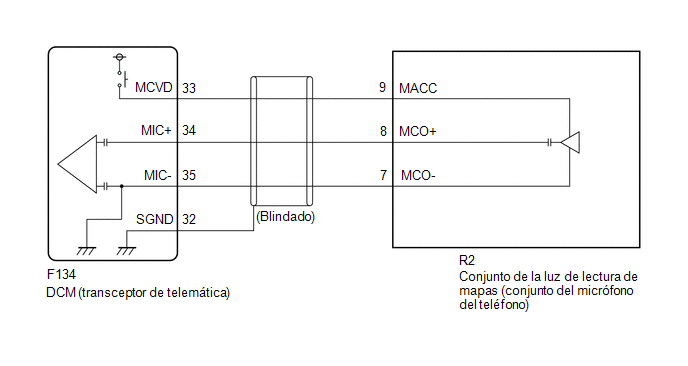

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Antes de realizar este procedimiento de diagnóstico, asegúrese de ejecutar la Comprobación de estado y confirmar que la información de registro del DCM/VIN es correcta.

Haga clic aquí

PROCEDIMIENTO

1.

REVISE EL DTC

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON y espere 10 segundos.

(d) Encienda el Techstream.

(e) Borre los DTC.

Body Electrical > Telematics > Clear DTCs

(f) Vuelva a comprobar los DTC.

Body Electrical > Telematics > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B1572

A

No se emite el DTC B1572

B
B

COMPROBACIÓN DE PROBLEMAS INTERMITENTES

A

2.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Extraiga el conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono) pero no desconecte los conectores.

Haga clic aquí

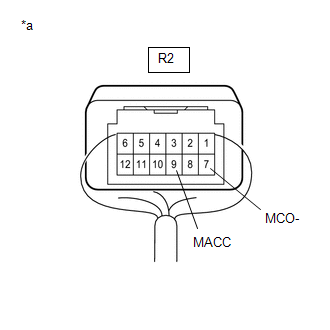

*a

Componente conectado al mazo de cables

(conjunto de la luz de lectura de mapas [conjunto del micrófono del teléfono])

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

R2-9 (MACC) - Masa de la carrocería

Interruptor de encendido en posición ACC

4 a 6 V

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

R2-7 (MCO-) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

IR AL PUNTO 4

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM [TRANSCEPTOR DE TELEMÁTICA] - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS [CONJUNTO DEL MICRÓFONO DEL TELÉFONO])

(a) Desconecte el conector F134 del DCM (transceptor de telemática).

(b) Desconecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-34 (MIC+) - R2-8 (MCO+)

Siempre

Inferior a 1 Ω

F134-34 (MIC+) o R2-8 (MCO+) - Masa de la carrocería

Siempre

10 kΩ o superior

F134-35 (MIC-) - R2-7 (MCO-)

Siempre

Inferior a 1 Ω

F134-35 (MIC-) o R2-7 (MCO-) - Masa de la carrocería

Siempre

10 kΩ o superior

F134-32 (SGND) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.

INSPECCIONE EL DCM (TRANSCEPTOR TELEMÁTICO) (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Extraiga el DCM (transceptor de telemática), pero no desconecte los conectores.

Haga clic aquí

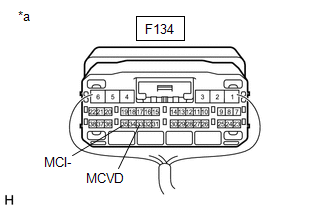

*a

Componente conectado al mazo de cables

(DCM (transceptor de telemática))

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F134-33 (MCVD) - Masa de la carrocería

Interruptor de encendido en posición ACC

4 a 6 V

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-35 (MCI-) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
MAL

5.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Sustituya el DCM (transceptor de telemática).

Haga clic aquí

AVISO:

  • El interruptor del motor deberá estar en la posición OFF.
  • No intercambie el DCM (transceptor de telemática) con uno de otro vehículo.
SIGUIENTE

REALICE LA ACTIVACIÓN DEL DCM
