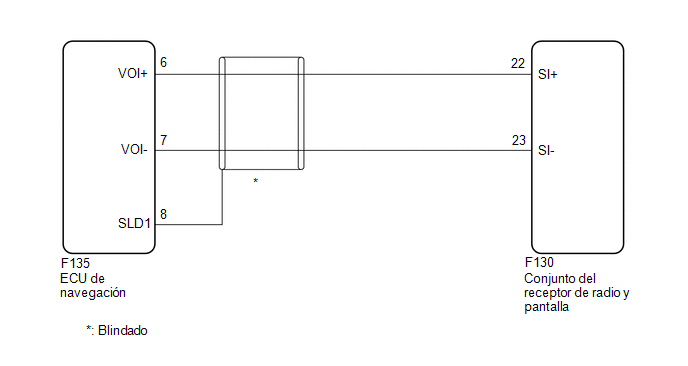

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1. |
COMPRUEBE EL AJUSTE DE LA GUÍA POR VOZ |
(a) Compruebe que la configuración de guía por voz no esté desactivada.
OK:
La configuración de guía por voz no está desactivada.
MAL |
CAMBIE LA CONFIGURACIÓN DE GUÍA POR VOZ A ON |
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACIÓN) |
(a) Desconecte el conector F130 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector F135 de la ECU de navegación.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F130-22 (SI+) - F135-6 (VOI+) |
Siempre |
Inferior a 1 Ω |
F130-23 (SI-) - F135-7 (VOI-) |
Siempre |
Inferior a 1 Ω |
F130-22 (SI+) o F135-6 (VOI+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
F130-23 (SI-) o F135-7 (VOI-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
F135-8 (SLD1) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
OK |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
MAL |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
