Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Asegúrese de sujetar el brazo del limpiaparabrisas delantero mientras lo levanta, ya que elevar el limpiaparabrisas delantero con la rasqueta puede dañar o deformar la rasqueta del limpiaparabrisas delantero

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA GOMA DEL LIMPIAPARABRISAS DELANTERO

OBSERVACIÓN:

La goma del limpiaparabrisas se puede instalar desde cualquiera de los extremos de la rasqueta del limpiaparabrisas delantero.

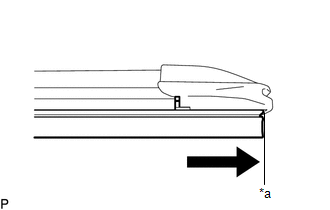

(a) Introduzca la goma del limpiaparabrisas a través de la ranura en la rasqueta del limpiaparabrisas delantero como se muestra en la ilustración.

*a

Ranura

Coloque en este sentido

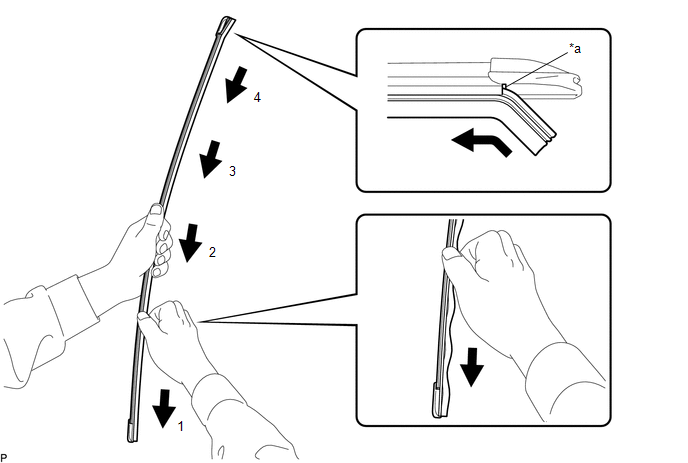

(b) Tire de la goma del limpiaparabrisas como indican las flechas y en el orden que se muestra en la ilustración, hasta que su extremo quede alineado con las ranuras de la rasqueta del limpiaparabrisas delantero.

*a

Ranura

-

-

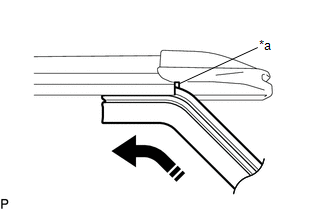

(c) Deslice la goma del limpiaparabrisas en la dirección indicada por la flecha de la ilustración para instalarla.

AVISO:

Asegúrese de que cada extremo de la goma del limpiaparabrisas está completamente insertada en cada sombrerete.

*a

Extremo del sombrerete

2. INSTALE LA RASQUETA DEL LIMPIAPARABRISAS DELANTERO

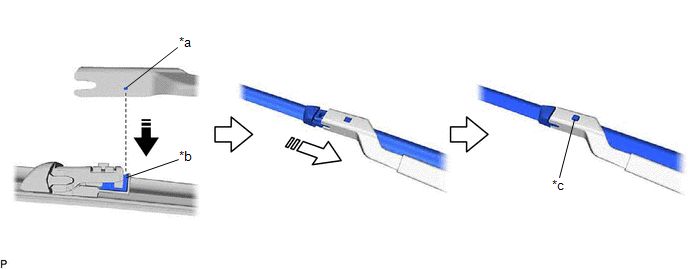

(a) Introduzca el saliente del brazo del limpiaparabrisas delantero en la hendidura de la rasqueta del limpiaparabrisas delantero en la dirección indicada por la flecha (1) que se muestra en la ilustración.

*a

Saliente del brazo del limpiaparabrisas delantero

*b

Hendidura de la rasqueta del limpiaparabrisas delantero

*c

Botón de bloqueo

-

-

Instale en esta dirección (1)

Instale en esta dirección (2)

(b) Deslice la rasqueta del limpiaparabrisas delantero en la dirección indicada por la flecha (2) de la ilustración hasta que se bloquee el botón de bloqueo para instalar la rasqueta del limpiaparabrisas delantero.

AVISO:

Asegúrese de que se bloquee el botón de bloqueo hasta que esté firmemente colocado.
