Componentes

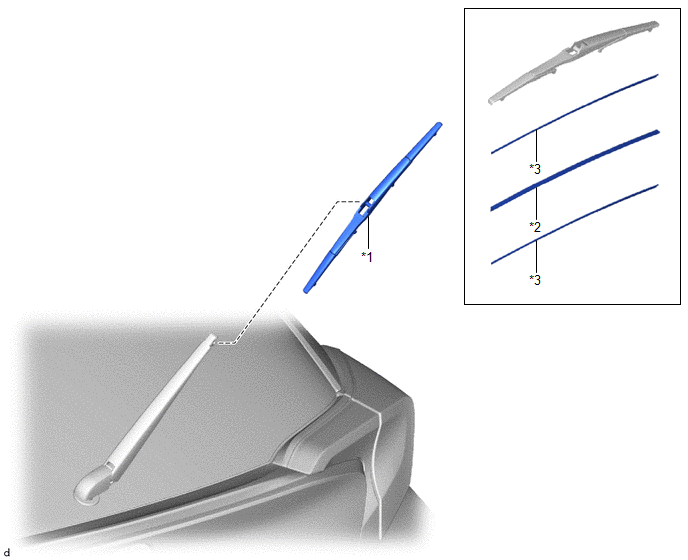

COMPONENTES

ILUSTRACIÓN

*1

ESCOBILLA DEL LIMPIAPARABRISAS TRASERO

*2

GOMA DEL LIMPIAPARABRISAS TRASERO

*3

PLACA DE REFUERZO DE LA GOMA DEL LIMPIAPARABRISAS TRASERO

-

-

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA GOMA DEL LIMPIAPARABRISAS TRASERO

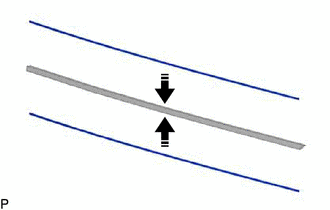

(a) Instale las 2 placas de apoyo de la goma del limpiaparabrisas trasero.

Coloque en este sentido

AVISO:

Instale las placas de apoyo en el sentido correcto.

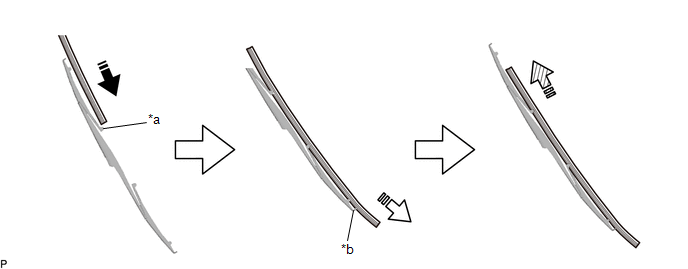

(b) Introduzca la goma del limpiaparabrisas trasero en las 2 placas de refuerzo de la goma del limpiaparabrisas trasero a través de la segunda garra de la parte trasera de la parte delantera y a continuación, empuje la rasqueta del limpiaparabrisas hasta que la garra hasta que todas las garras.

*a

Segunda garra

*b

Tope

Instale en esta dirección (1)

Instale en esta dirección (2)

Instale en esta dirección (3)

-

-

(c) Tras introducir la goma del limpiaparabrisas trasero por la garra y extraiga el tope trasero en ella ligeramente.

(d) Deslice la goma del limpiaparabrisas trasero a través de la garra delantera.

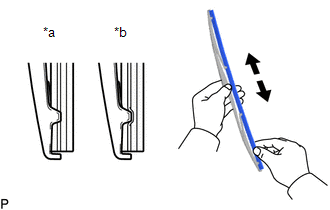

(e) Sujete firmemente la garra de la rasqueta del limpiaparabrisas trasero en las ranuras de la goma del limpiaparabrisas trasero como se muestra en la ilustración.

OBSERVACIÓN:

  • Si la garra delantera de la rasqueta del limpiaparabrisas trasero no está en la ranura de la goma del limpiaparabrisas trasero, sujete la goma del limpiaparabrisas trasero y deslice la goma hacia arriba y hacia abajo varias veces para insertar la garra en la ranura.
  • Aplique una pequeña cantidad de líquido lavaparabrisas a la goma del limpiaparabrisas trasero para facilitar la inserción de la garra en la ranura.

*a

Correcto

*b

Incorrecto

2. INSTALE LA ESCOBILLA DEL LIMPIAPARABRISAS TRASERO

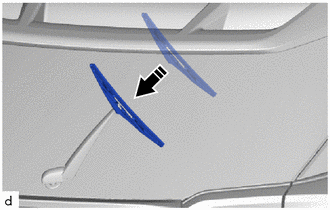

(a) Presione la rasqueta del limpiaparabrisas trasero como se muestra en la ilustración para instalarla en el brazo del limpiaparabrisas trasero.

Coloque en este sentido

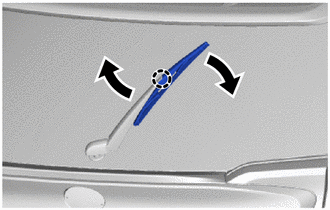

(b) Enganche la garra para instalar la rasqueta del limpiaparabrisas trasero como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la garra.

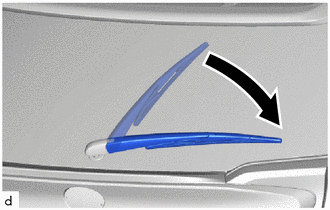

(c) Baje el conjunto del brazo y rasqueta del limpiaparabrisas trasero como se muestra en la ilustración.
