Componentes
COMPONENTES

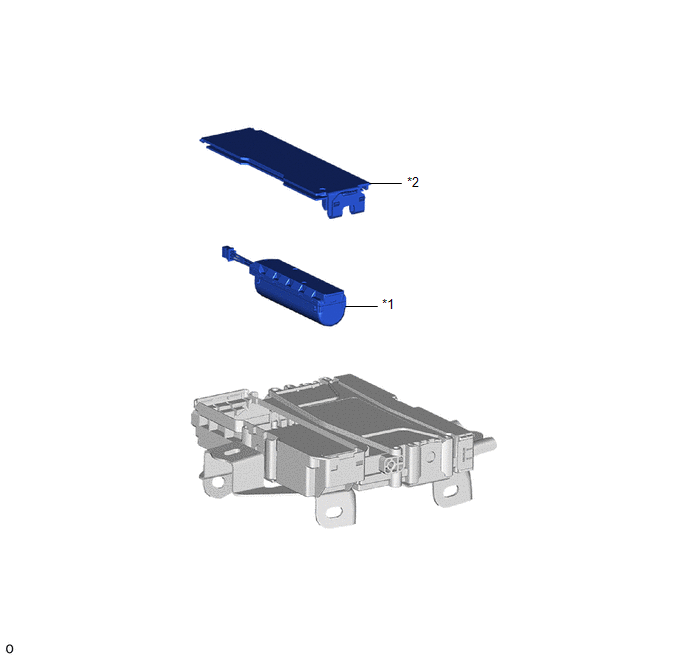

ILUSTRACIÓN
*1 |
SOPORTE DEL TELÉFONO MÓVIL |
*2 |
CUBIERTA DEL TRANSCEPTOR |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la batería de auxilio.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Procedimiento o pieza de sustitución |
Procedimiento necesario |
Efecto/inoperante al no llevarse a cabo |
Vinculado |
---|---|---|---|
Batería del teléfono móvil |
Restablezca el estado de la batería del teléfono móvil |
Sistema de conexión de seguridad |
|
PROCEDIMIENTO
1. EXTRAIGA EL DCM (TRANSCEPTOR DE TELEMÁTICA)
Haga clic aquí
2. EXTRAIGA LA CUBIERTA DEL TRANSCEPTOR

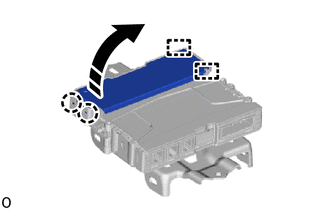

(a) Desenganche las garras y las guías para extraer la cubierta del transceptor como se muestra en la ilustración.
Extraiga en este sentido |
3. EXTRAIGA LA BATERÍA DEL TELÉFONO MÓVIL

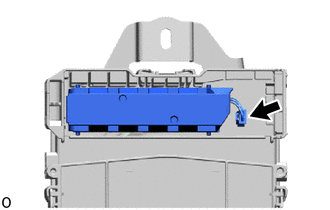

(a) Desconecte el conector. |
|
(b) Extraiga la batería del teléfono móvil.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA BATERÍA DEL TELÉFONO MÓVIL
(a) Coloque la batería del teléfono móvil.
(b) Conecte el conector.
2. INSTALE LA CUBIERTA DEL TRANSCEPTOR

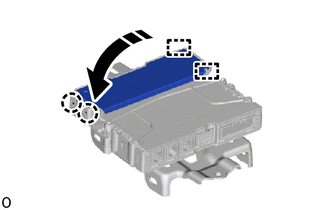

(a) Enganche las guías y las garras para instalar la cubierta del transceptor como se muestra en la ilustración.
Coloque en este sentido |
3. INSTALE EL DCM (TRANSCEPTOR DE TELEMÁTICA)
Haga clic aquí
4. REALICE EL REGISTRO
Haga clic aquí
