Toyota CH-R Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

*A

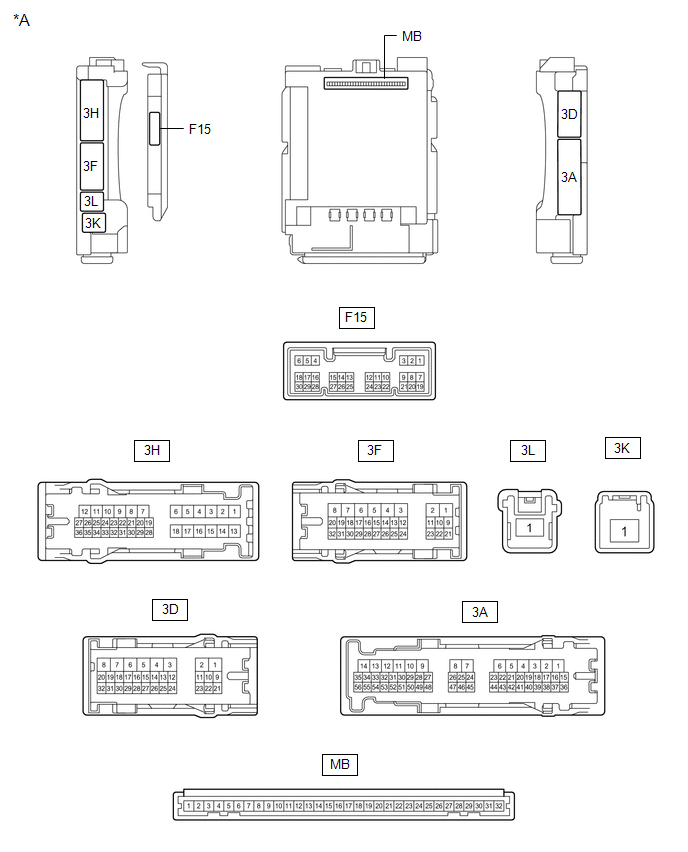

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) con 1 conector

-

-

*A

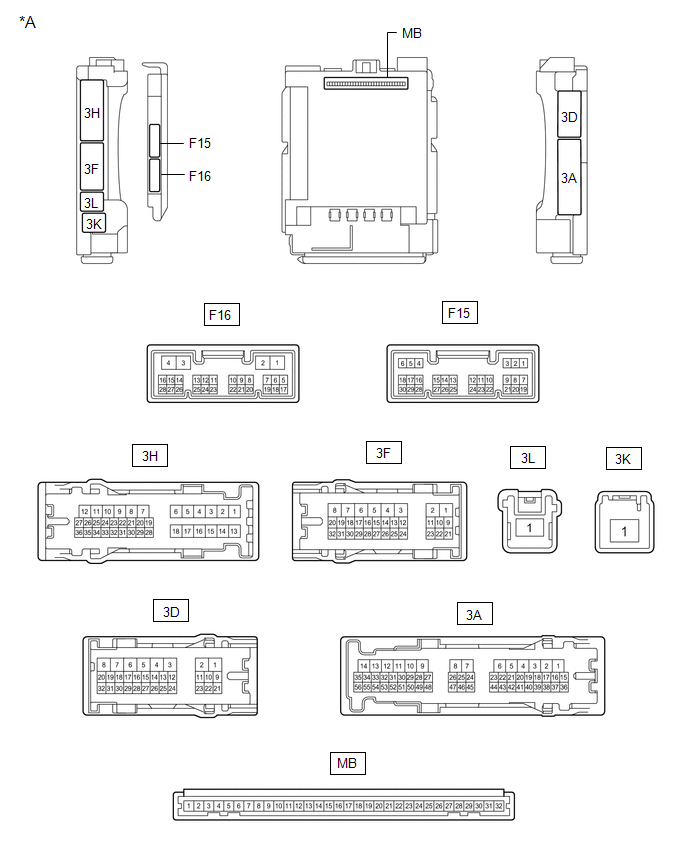

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) con 2 conectores

-

-

(a) Desconecte los conectores de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

Haga clic aquí

(b) Mida la resistencia y la tensión según los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

MB-31 (BECU) - Masa de la carrocería

-

Alimentación de la batería

Siempre

11 a 14 V

MB-32 (IG) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal IG)

Interruptor de encendido ON → OFF

11 a 14 V → Inferior a 1 V

MB-30 (ACC) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal ACC)

Interruptor de encendido ACC → OFF

11 a 14 V → Inferior a 1 V

MB-11 (GND1) - Masa de la carrocería

-

Masa

Siempre

Inferior a 1 Ω

MB-18 (DBKL) - Masa de la carrocería

-

Señal del interruptor de la hebilla del cinturón de seguridad del conductor

El cinturón de seguridad del conductor está abrochado

10 kΩ o superior

Cinturón de seguridad del asiento del conductor desabrochado

Inferior a 1 Ω

MB-2 (RCTY) - Masa de la carrocería

-

Entrada del interruptor de la luz de cortesía de la puerta trasera derecha

Puerta trasera izquierda cerrada (OFF)

10 kΩ o superior

Puerta trasera izquierda abierta (ON)

Inferior a 1 Ω

MB-13 (LCTY) - Masa de la carrocería

-

Entrada del interruptor de la luz de cortesía de la puerta trasera izquierda

Puerta trasera derecha cerrada (OFF)

10 kΩ o superior

Puerta trasera derecha abierta (ON)

Inferior a 1 Ω

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

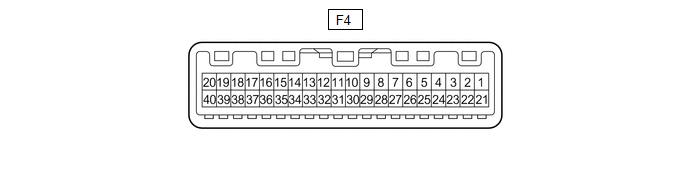

(a) Desconecte el conector F4 del conjunto del juego de instrumentos.

(b) Mida la resistencia y la tensión según los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

F4-40 (B) - Masa de la carrocería

SB - Masa de la carrocería

Alimentación de la batería

Siempre

11 a 14 V

F4-39 (IG+) - Masa de la carrocería

P - Masa de la carrocería

Fuente de alimentación del IG

Interruptor de encendido ON → OFF

11 a 14 V → Inferior a 1 V

F4-21 (ET) - Masa de la carrocería

W- B - Masa de la carrocería

Masa

Siempre

Inferior a 1 Ω

F4-7 (PKBI) - Masa de la carrocería

GR - Masa de la carrocería

Señal del interruptor de la hebilla del cinturón de seguridad del pasajero delantero

Interruptor de encendido en posición ON, cinturón de seguridad del pasajero delantero abrochado y asiento del pasajero delantero ocupado

10 kΩ o superior

Interruptor de encendido en posición ON, cinturón de seguridad del pasajero delantero desabrochado y asiento del pasajero delantero ocupado

Inferior a 1 Ω
