DESCRIPCIÓN

Cuando se coloca el interruptor de encendido en la posición ON, el conjunto del juego de instrumentos controla el estado del asiento del lado del pasajero delantero y el conjunto del cinturón de seguridad interior del asiento delantero (asiento del pasajero delantero) y también cuando está ocupado el asiento del pasajero delantero. Si el cinturón de seguridad del lado del pasajero delantero no está abrochado, el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea. Si el cinturón de seguridad está abrochado, se apaga el indicador de advertencia.

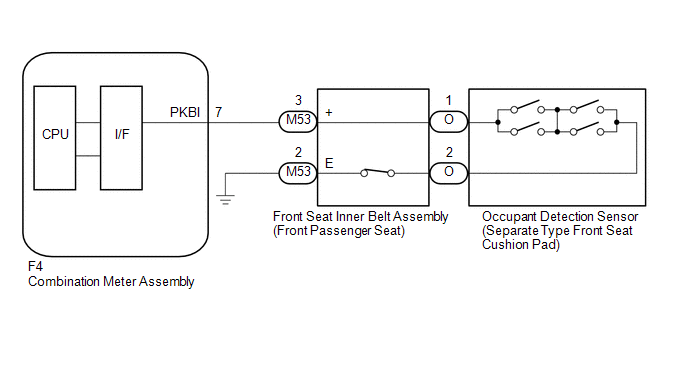

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

OBSERVACIÓN:

El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero. Asegúrese de que el indicador de advertencia del cinturón de seguridad funciona con normalidad.
Haga clic aquí
Si el indicador de advertencia del cinturón no funciona para el asiento del conductor ni para el asiento del pasajero delantero, sustituya el conjunto del juego de instrumentos.
Haga clic aquí

PROCEDIMIENTO

1.	LEA EL VALOR INDICADO EN EL TECHSTREAM (P-SEATBELT BUCKLE SW)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
P-Seatbelt Buckle SW	Señal del interruptor de la hebilla del cinturón de seguridad del pasajero delantero	ON u OFF	ON: Cinturón de seguridad del pasajero delantero sin abrochar OFF: Cinturón de seguridad del asiento del pasajero delantero abrochado	Lleve a cabo la inspección sentado en el asiento del lado del pasajero delantero.

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

P-Seatbelt Buckle SW

Señal del interruptor de la hebilla del cinturón de seguridad del pasajero delantero

ON u OFF

ON: Cinturón de seguridad del pasajero delantero sin abrochar

OFF: Cinturón de seguridad del asiento del pasajero delantero abrochado

Lleve a cabo la inspección sentado en el asiento del lado del pasajero delantero.

Body Electrical > Combination Meter > Data List

Pantalla del tester
P-Seatbelt Buckle SW

Resultado:

Resultado	Vaya a
Se muestra ON u OFF en la pantalla del Techstream en función del estado del cinturón de seguridad del pasajero delantero y del asiento del pasajero delantero (ocupado o no ocupado).	A
No se muestra ON u OFF con normalidad en la pantalla del Techstream en función del estado del cinturón de seguridad del asiento del pasajero delantero.	B

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

2.	REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL PASAJERO DELANTERO) - CONJUNTO DEL JUEGO DE INSTRUMENTOS Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector F4 del conjunto del juego de instrumentos.

(b) Desconecte el conector M53 del conjunto del cinturón de seguridad interior del asiento delantero (asiento del pasajero delantero).

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
F4-7 (PKBI) - M53-3 (+)	Siempre	Inferior a 1 Ω
F4-7 (PKBI) o M53-3 (+) - Masa de la carrocería	Siempre	10 kΩ o superior
M53-2 (E) - Masa de la carrocería	Siempre	Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL PASAJERO DELANTERO)

(a) Extraiga el conjunto del cinturón de seguridad interior del asiento delantero (asiento del pasajero delantero).

Haga clic aquí

(b) Inspeccione el conjunto del cinturón de seguridad interior del asiento delantero (asiento del pasajero delantero).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL PASAJERO DELANTERO)

4.	INSPECCIONE LA ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (SENSOR DE DETECCIÓN DE OCUPANTE)

(a) Extraiga la almohadilla del cojín del asiento delantero de tipo individual (sensor de detección de ocupante).

Haga clic aquí

(b) Inspeccione la almohadilla del cojín del asiento delantero de tipo individual (sensor de detección de ocupante).

Haga clic aquí

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

SUSTITUYA LA ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (SENSOR DE DETECCIÓN DE OCUPANTE)
