Toyota CH-R Manual de Taller: El indicador de advertencia del cinturón de seguridad del asiento del conductor no funciona

Toyota CH-R Manual de Taller / CinturÓn De Seguridad / Sistema De Aviso Del CinturÓn De Seguridad (sin Sistema De Clasificación De Ocupantes) / El indicador de advertencia del cinturón de seguridad del asiento del conductor no funciona

DESCRIPCIÓN

El conjunto del juego de instrumentos apaga o hace parpadear el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos de acuerdo con el estado del conjunto del cinturón de seguridad interior del asiento delantero (asiento del conductor).

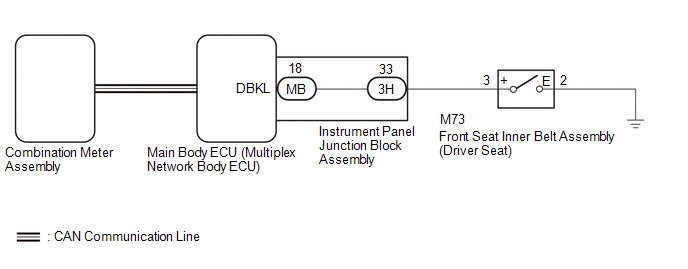

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de aviso del cinturón de seguridad utiliza el sistema de comunicaciones CAN. En primer lugar, asegúrese de que no existe ninguna avería en el sistema de comunicaciones CAN. Consulte el apartado Cómo proceder con la localización de averías.

    Haga clic aquí

  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.
  • Antes de sustituir la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte el registro.*1

    *1: Con sistema de llave inteligente

    Haga clic aquí

OBSERVACIÓN:

  • El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero. Asegúrese de que el indicador de advertencia del cinturón de seguridad funciona con normalidad.

    Haga clic aquí

  • Si el indicador de advertencia del cinturón no funciona para el asiento del conductor ni para el asiento del pasajero delantero, sustituya el conjunto del juego de instrumentos.

    Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Seat Buckle SW

Interruptor de la hebilla del cinturón de seguridad del conductor

ON u OFF

ON: Cinturón de seguridad del asiento del conductor desabrochado

OFF: El cinturón de seguridad del conductor está abrochado

-
Body Electrical > Main Body > Data List

Pantalla del tester

D Seat Buckle SW

OK:

Aparece ON u OFF en la pantalla del Techstream según el estado del cinturón de seguridad del asiento del conductor.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

2.

INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL CONDUCTOR)

(a) Extraiga el conjunto del cinturón de seguridad interior del asiento delantero (asiento del conductor).

Haga clic aquí

(b) Inspeccione el conjunto del cinturón de seguridad interior del asiento delantero (asiento del conductor) (interruptor de advertencia del cinturón de seguridad).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL CONDUCTOR)

OK

3.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

Haga clic aquí

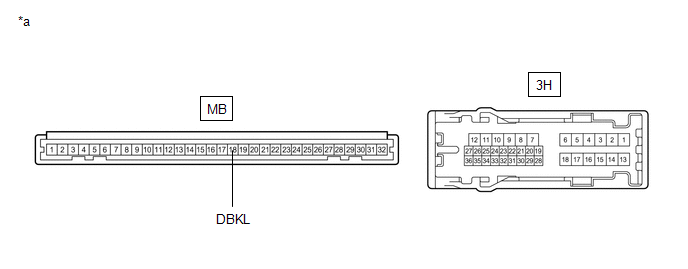

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del panel de instrumentos)

-

-

(b) Desconecte el conector 3H del conjunto del bloque de empalmes del panel de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

MB-18 (DBKL) - 3H-33

Siempre

Inferior a 1 Ω
MAL

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) - CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (PARA EL CONDUCTOR) - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3H-33 - M73-3 (+)

Siempre

Inferior a 1 Ω

M73-3 (+) - Masa de la carrocería

Siempre

10 kΩ o superior

M73-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
