Toyota CH-R Manual de Taller: Conjunto De La Luz De MatrÍcula

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto De La Luz De MatrÍcula

Componentes

COMPONENTES

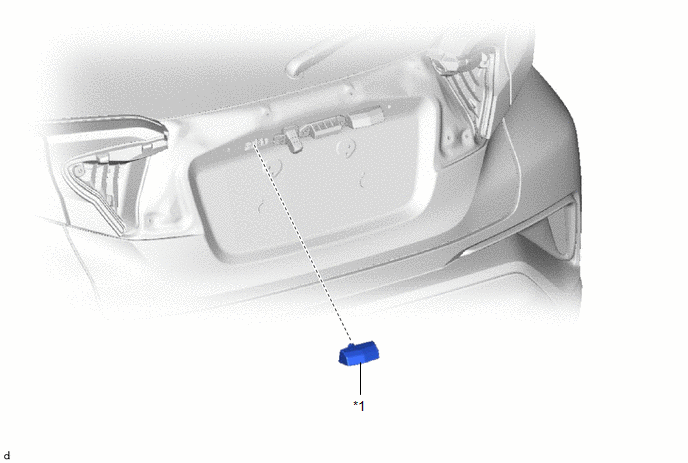

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE MATRÍCULA

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

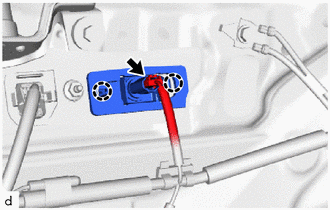

2. EXTRAIGA EL CONJUNTO DE LUCES DE MATRÍCULA

(a) Desconecte el conector.

(b) Desenganche las garras y extraiga el conjunto de las luces de matrícula.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LUCES DE MATRÍCULA

(a) Aplique tensión de la batería al conjunto de las luces de matrícula y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo (-) de la batería → Terminal 1 (E)

Las luces de matrícula se encienden

Si el resultado no es el especificado, sustituya el conjunto de las luces de matrícula.

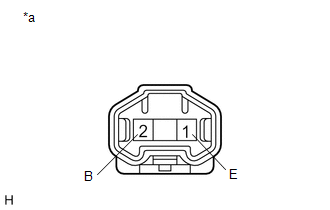

*a

Componente no conectado al mazo de cables

(Conjunto de las luces de matrícula)

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DE LUCES DE MATRÍCULA

(a) Enganche las garras e instale el conjunto de las luces de matrícula.

(b) Conecte el conector.

2. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí
