UBICACIÓN DE LAS PIEZAS

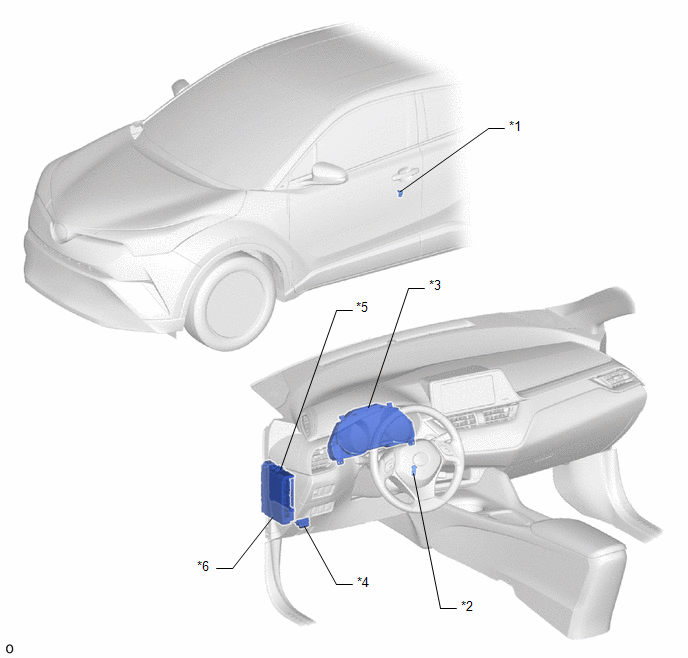

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo)

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*4

DLC3

*5

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-ACC
