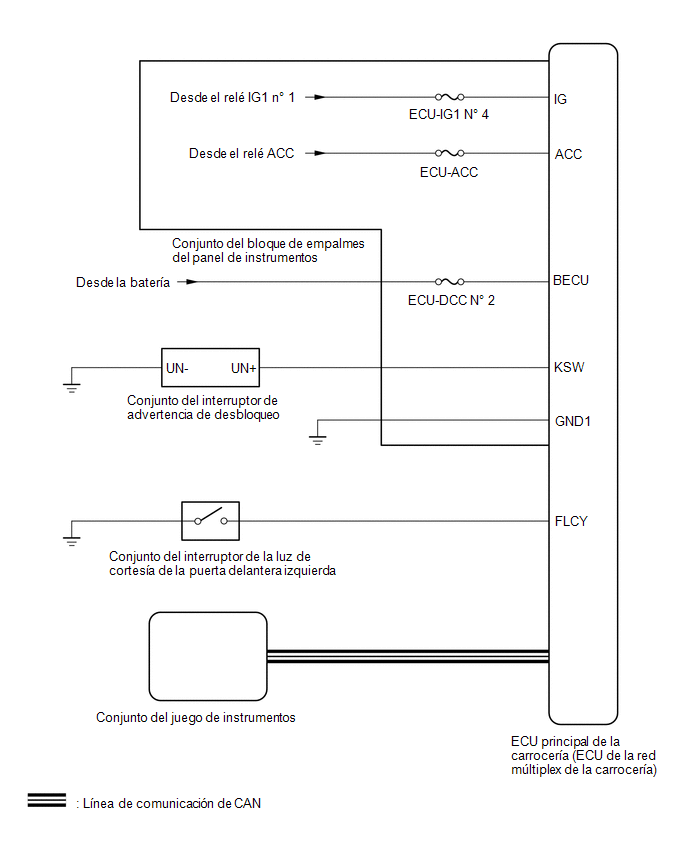

DIAGRAMA DEL SISTEMA

Sistema de advertencia de olvido de llaves

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del juego de instrumentos

Señal del interruptor de la luz de cortesía de la puerta del conductor

CAN

Señal del interruptor de advertencia de desbloqueo
