Toyota CH-R Manual de Taller: Conjunto De La Tercera Luz De Freno

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto De La Tercera Luz De Freno

Componentes

COMPONENTES

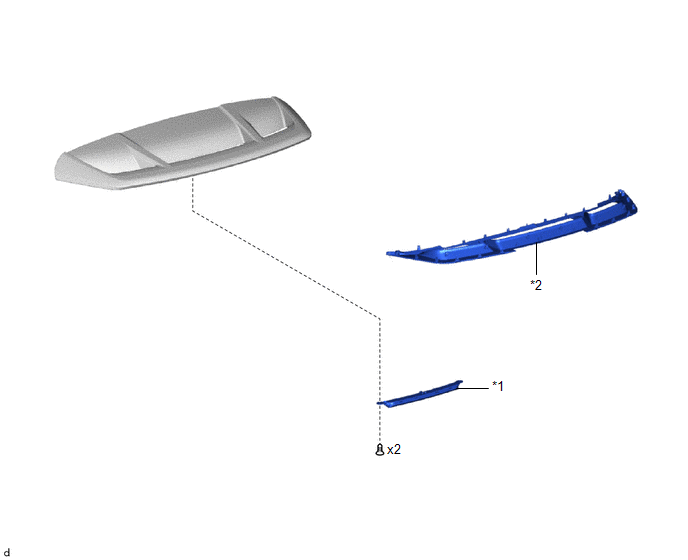

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE FRENO CENTRAL

*2

CUBIERTA DEL DEFLECTOR TRASERO N° 2

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL DEFLECTOR TRASERO

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DEL DEFLECTOR TRASERO N° 2

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

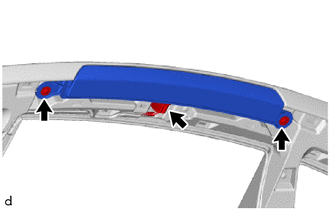

(a) Quite los 2 tornillos.

(b) Desconecte el conector y extraiga el conjunto de la tercera luz de freno.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

(a) Aplique tensión de la batería al conjunto de la luz de freno central y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (HMSL)

Terminal negativo (-) de la batería → Terminal 2 (GND)

Se enciende la tercera luz de freno

Si el resultado no es el especificado, sustituya el conjunto de las luces de freno.

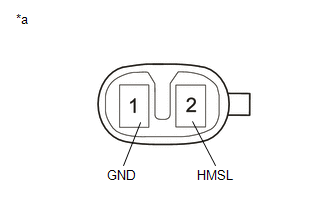

*a

Componente no conectado al mazo de cables

(Conjunto de la luz de freno central)
