INSPECCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Tenga cuidado de que los dedos o prendas de ropa no queden atrapados en las piezas móviles cuando realice esta prueba.
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS
(a) Compruebe el funcionamiento de la LO. (1) Aplique tensión de la batería al conector del motor eléctrico del limpiaparabrisas y compruebe la velocidad del conjunto del motor eléctrico del limpiaparabrisas. OK:
|
|
(b) Compruebe el funcionamiento de la HI.
(1) Aplique tensión de la batería al conector del motor eléctrico del limpiaparabrisas y compruebe la velocidad del conjunto del motor eléctrico del limpiaparabrisas.
OK:
Condición de medida |
Valor especificado |
---|---|

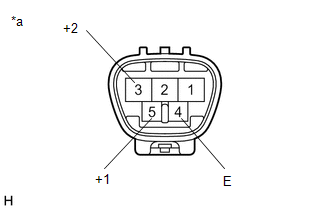

Terminal positivo (+) de la batería → Terminal 3 (+2) Terminal negativo (-) de la batería → Terminal 4 (E) |
El motor opera a velocidad alta |
Si el resultado no es el especificado, reemplace el conjunto del motor del limpiaparabrisas.
