Toyota CH-R Manual de Taller: Inspección En El Vehículo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS
(a) Para el lado izquierdo:
|
(1) Accione el conjunto del motor del limpiaparabrisas. |
|
(2) Detenga el conjunto del motor del limpiaparabrisas.
(3) Compruebe la posición de parada (estacionamiento) automática.
OBSERVACIÓN:
Después de que se detenga el motor del limpiaparabrisas delantero, compruebe la posición de parada automática tras levantar la rasqueta del limpiaparabrisas 2 veces.

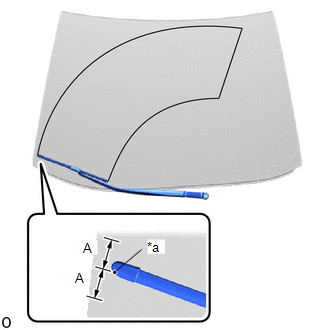

Holgura estándar:
|
Área |
Medida |
|---|---|
|
A |
7.5 mm (0.295 pulg.) |
OK:
El limpiaparabrisas delantero se detiene en la posición que se indica en la ilustración.
(b) Para el lado derecho:
|
(1) Accione el conjunto del motor del limpiaparabrisas. |
|
(2) Detenga el conjunto del motor del limpiaparabrisas.
(3) Compruebe la posición de parada (estacionamiento) automática.
OBSERVACIÓN:
Después de que se detenga el motor del limpiaparabrisas delantero, compruebe la posición de parada automática tras levantar la rasqueta del limpiaparabrisas 2 veces.
Holgura estándar:
|
Área |
Medida |
|---|---|
|
A |
7.5 mm (0.295 pulg.) |
OK:
El limpiaparabrisas delantero se detiene en la posición que se indica en la ilustración.
