Toyota CH-R Manual de Taller: Componentes

COMPONENTES

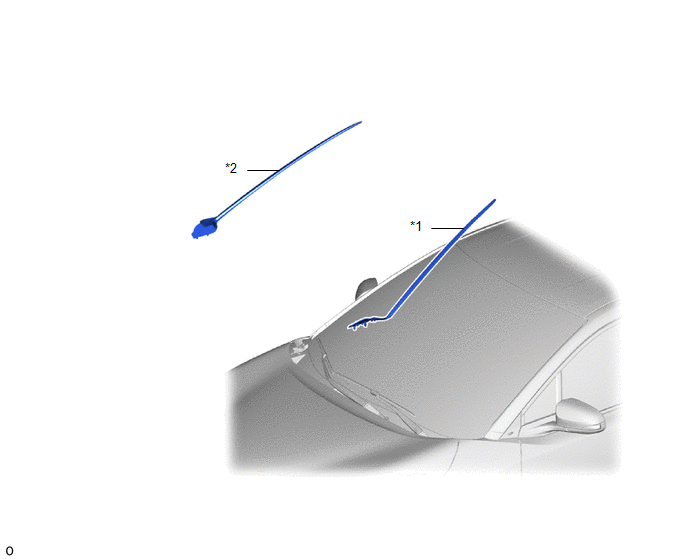

ILUSTRACIÓN

*1

MOLDURA EXTERIOR IZQUIERDA DEL PARABRISAS

*2

MOLDURA EXTERIOR DERECHA DEL PARABRISAS

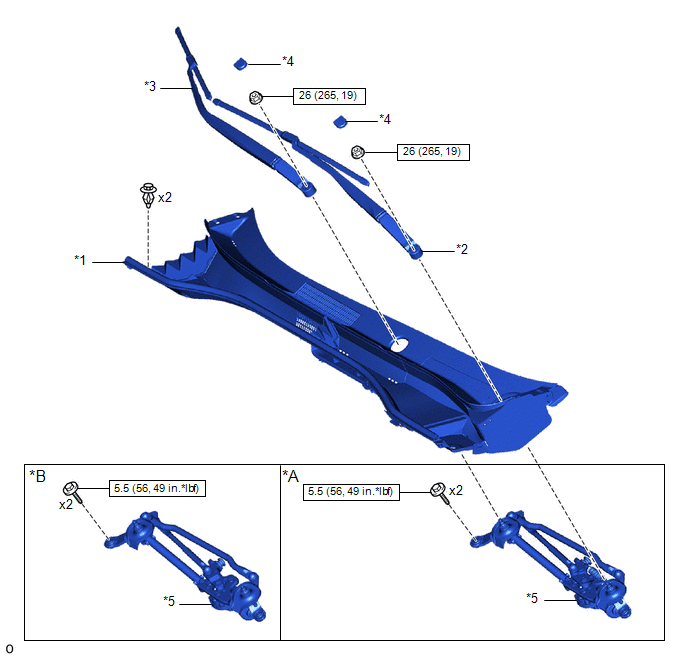

ILUSTRACIÓN

*A

Para EE.UU. y Canadá

*B

Salvo para los EE.UU. y Canadá

*1

SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DE LA PARTE SUPERIOR DEL CUBRETABLEROS

*2

CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DELANTERO IZQUIERDO

*3

CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DELANTERO DERECHO

*4

TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

*5

CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

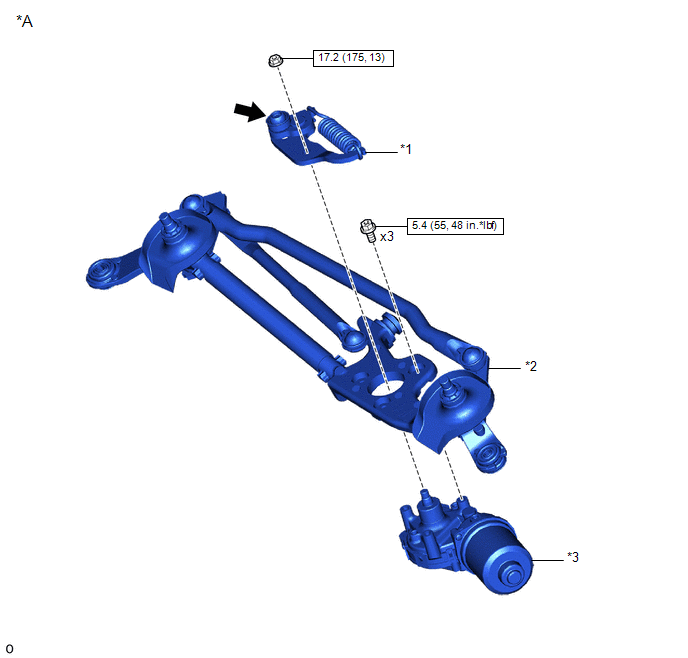

ILUSTRACIÓN

*A

Para EE.UU. y Canadá

-

-

*1

SUBCONJUNTO DE LA MANIVELA DEL LIMPIAPARABRISAS DELANTERO

*2

CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

*3

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Grasa multiusos

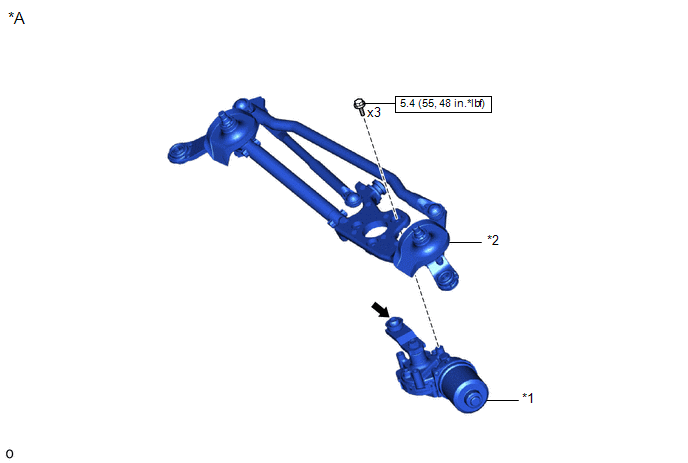

ILUSTRACIÓN

*A

Salvo para los EE.UU. y Canadá

-

-

*1

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

*2

CONJUNTO DE ARTICULACIÓN DEL LIMPIAPARABRISAS

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Grasa multiusos

    Motor Del Limpiaparabrisas Delantero
    ...

    InspecciÓn En El VehÍculo
    INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS (a) Para el lado izquierdo: (1) Accione el conjunto del motor del limpiaparabrisas. ...
