DESCRIPCIÓN
La señal de vídeo procedente del conjunto de la cámara de televisión trasera se transmite al conjunto del receptor de radio y pantalla.

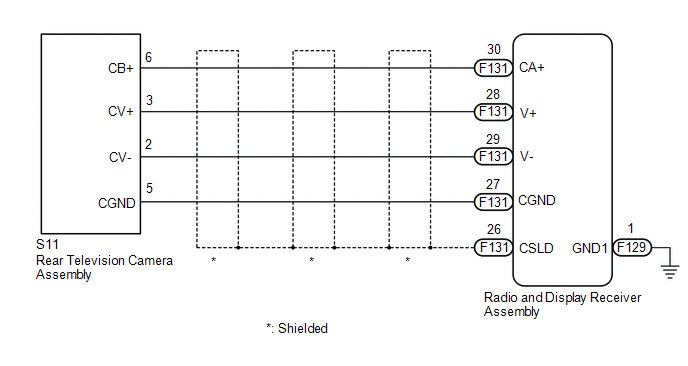

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
PROCEDIMIENTO
1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA) |
Haga clic aquí
MAL |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
2. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
Haga clic aquí
MAL |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
|
3. |
INSPECCIONE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA |
Haga clic aquí
OK |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
MAL |
SUSTITUYA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA |
