Toyota CH-R Manual de Taller: Cámara trasera desconectada (C1622)

Toyota CH-R Manual de Taller / Asistencia Al Estacionamiento / SupervisiÓn / Sistema De VisiÓn Trasera / Cámara trasera desconectada (C1622)

DESCRIPCIÓN

Este DTC se memoriza si el conjunto del receptor de radio y pantalla evalúa que las señales o las líneas de señal entre el conjunto del receptor radio y pantalla y el conjunto de la cámara de televisión trasera no son normales, como resultado de su autocomprobación.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1622

Cámara trasera desconectada

Circuito abierto o cortocircuito en el circuito de la señal del conjunto de la cámara de televisión trasera
  • Mazo de cables o conector
  • Conjunto de la cámara de televisión trasera
  • Conjunto del receptor de radio y pantalla

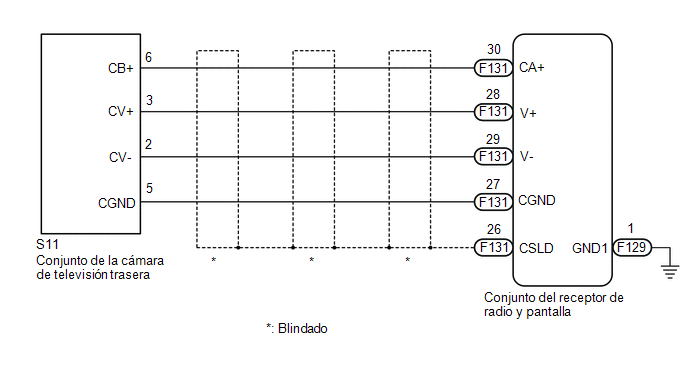

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA)

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector S11 del conjunto de la cámara de televisión trasera.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-30 (CA+) - S11-6 (CB+)

Siempre

Inferior a 1 Ω

F131-28 (V+) - S11-3 (CV+)

Siempre

Inferior a 1 Ω

F131-29 (V-) - S11-2 (CV-)

Siempre

Inferior a 1 Ω

F131-27 (CGND) - S11-5 (CGND)

Siempre

Inferior a 1 Ω

F131-26 (CSLD) - Masa de la carrocería

Siempre

Inferior a 1 Ω

F131-30 (CA+) o S11-6 (CB+) - Masa de la carrocería

Siempre

10 kΩ o superior

F131-28 (V+) o S11-3 (CV+) - Masa de la carrocería

Siempre

10 kΩ o superior

F131-29 (V-) o S11-2 (CV-) - Masa de la carrocería

Siempre

10 kΩ o superior

F131-27 (CGND) o S11-5 (CGND) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

2.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Conecte de nuevo el conector del receptor del conjunto de radio y pantalla.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-29 (V-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

F131-27 (CGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

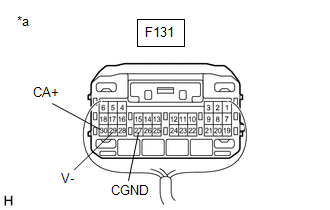

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F131-30 (CA+) - F131-27 (CGND)

Interruptor de encendido en posición ACC

5.5 a 7.05 V
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

3.

INSPECCIONE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

(a) Vuelva a conectar el conector S11 del conjunto de la cámara de televisión trasera.

(b) Con ayuda de un osciloscopio, compruebe la forma de onda del conjunto de la cámara de televisión trasera.

OBSERVACIÓN:

Se utiliza un conector impermeable para el conjunto de la cámara de televisión trasera. Por tanto, Inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

OK:

La forma de onda es similar a la mostrada en la ilustración.

Elemento

Contenido

Terminal de medición

F131-28 (V+) - F129-1 (GND1)

Configuración de medición

200 mV/DIV., 50 µs./DIV.

Estado

Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

  • La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión trasera.
  • Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.

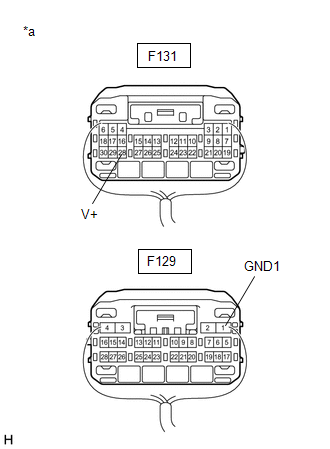

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

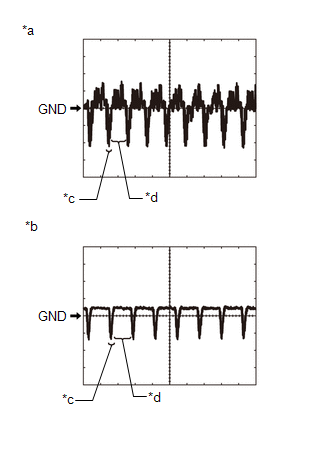

*a

Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

*b

Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

*c

Señal de sincronización

*d

Forma de onda de vídeo
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

SUSTITUYA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA
