DIAGRAMA DEL SISTEMA

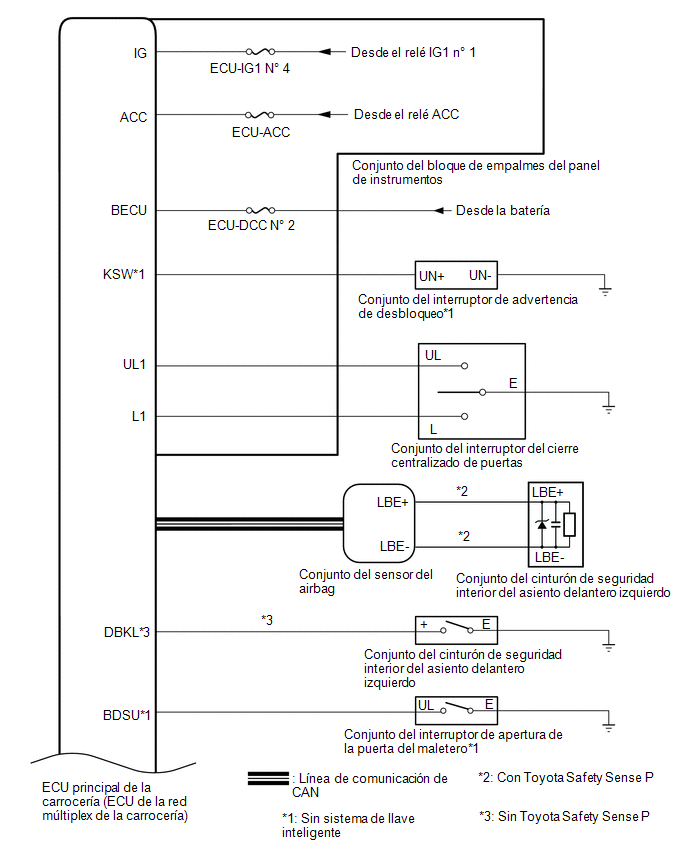

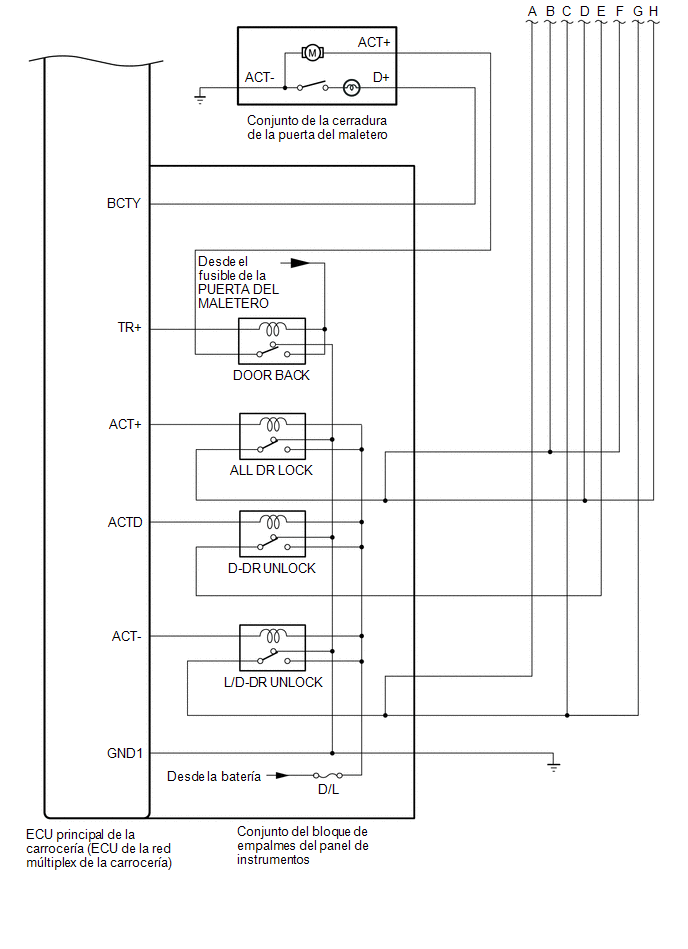

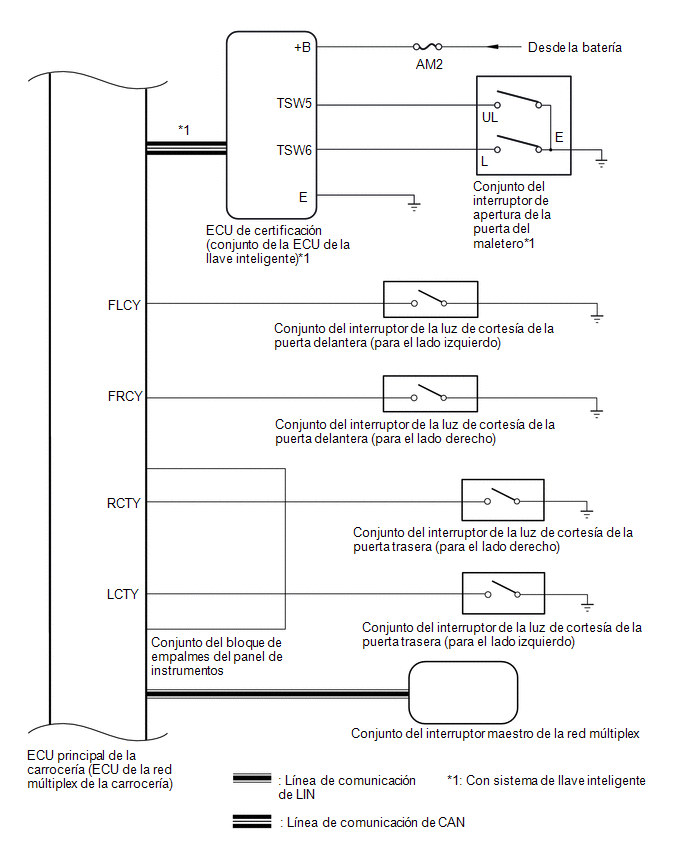

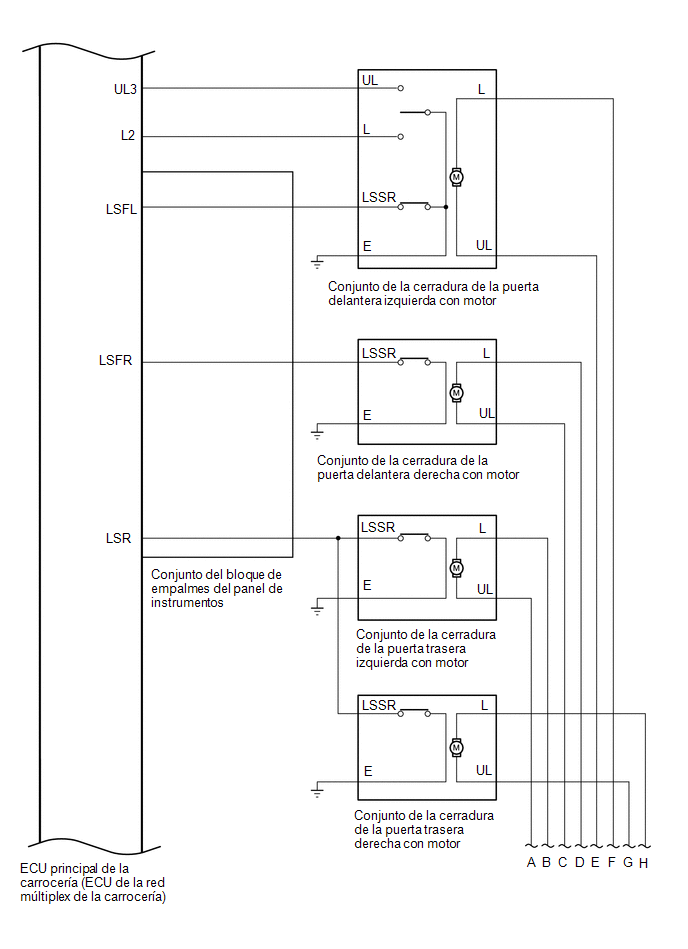

Sistema eléctrico del cierre centralizado de puertas

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

Conjunto del interruptor maestro de la red múltiplex

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor del cierre centralizado de puertas

LIN

ECU de certificación (conjunto de la ECU de la llave inteligente)*1

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de apertura de la puerta del maletero

CAN

Conjunto de la ECU del airbag*2

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Interruptor de la hebilla del conjunto de seguridad interior del asiento delantero izquierdo.

CAN
  • *1: Con sistema de llave inteligente
  • *2: Con control de seguridad de Toyota P

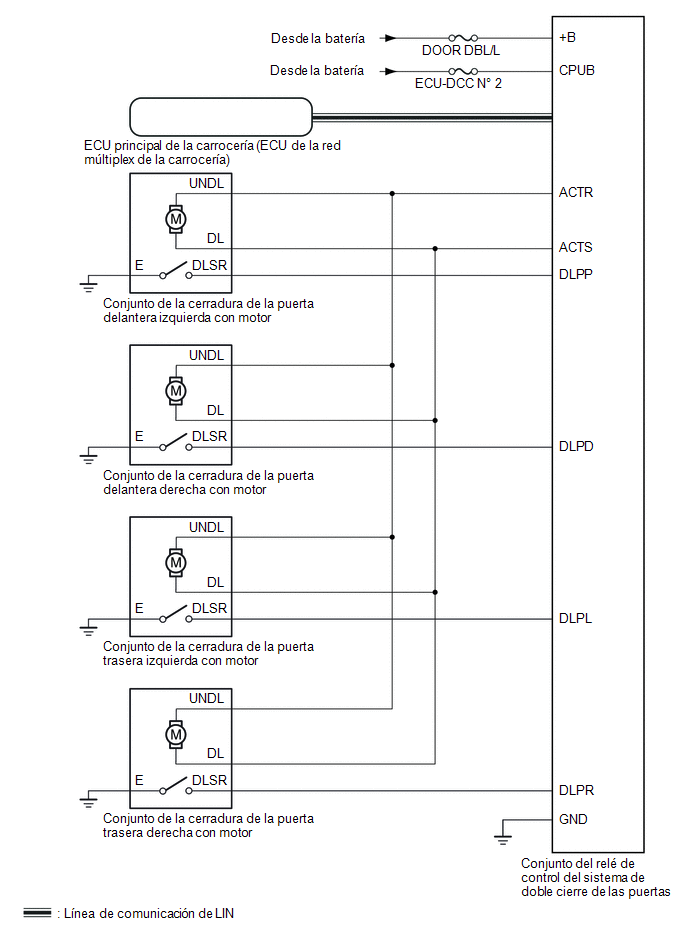

Sistema de doble bloqueo (sin control de seguridad de la posición P de Toyota)

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

Conjunto del relé de control del sistema de doble cierre de las puertas

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de posición de doble cierre

LIN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del relé de control del sistema de doble cierre de las puertas

Señal de solicitud de activación/desactivación del sistema de doble cierre

LIN
