Toyota CH-R Manual de Taller: Motor

MOTOR

OBSERVACIÓN:

Lleve a cabo estos procedimientos después de que el motor se haya enfriado.

INSPECCIONE LA CORREA DE TRANSMISIÓN

(a) Inspeccione la correa de transmisión.

Haga clic aquí

REVISE EL ACEITE DEL MOTOR Y EL FILTRO DE ACEITE

(a) Compruebe el aceite de motor y el filtro de aceite.

Haga clic aquí

INSPECCIONE EL REFRIGERANTE DEL MOTOR

(a) Compruebe el refrigerante del motor.

Haga clic aquí

INSPECCIONE LAS BUJÍAS DE ENCENDIDO

(a) Inspeccione las bujías de encendido.

Haga clic aquí

INSPECCIONE LA BATERÍA

(a) Compruebe la pila.

Haga clic aquí

INSPECCIONE EL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

(a) Extraiga el elemento del filtro del depurador de aire.

(b) Asegúrese de que el elemento del filtro del depurador de aire no está excesivamente sucio.

Si el elemento del filtro del depurador de aire está muy sucio, sustituya el elemento del filtro del depurador de aire.

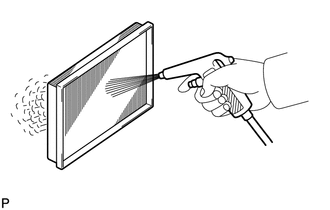

(c) Aplique aire comprimido al elemento del filtro del depurador de aire para limpiarlo, tal como se muestra en la ilustración.

(d) Vuelva a colocar el elemento del filtro del depurador de aire.

INSPECCIONE LOS TUBOS DE ESCAPE Y LOS SOPORTES

(a) Observe si los tubos, soportes y las conexiones presentan fugas, daños o corrosión importante.

INSPECCIONE LA JUNTA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

(a) Compruebe la junta del tapón del depósito de combustible.

  • Con módulo de la bomba del recipiente:

    Haga clic aquí

  • Sin módulo de la bomba del recipiente:

    Haga clic aquí

INSPECCIONE LAS CONEXIONES Y LOS TUBOS DE COMBUSTIBLE, LAS MANGUERAS DEL SISTEMA DE VENTILACIÓN DEL VAPOR DEL DEPÓSITO DE COMBUSTIBLE Y LAS BANDAS DEL DEPÓSITO DE COMBUSTIBLE

(a) Compruebe si las tuberías y las mangueras de combustible están rotas, tienen fugas, están deformados o si las conexiones están sueltas.

(b) Compruebe si la banda del depósito está floja o deformada.

INSPECCIONE EL RECIPIENTE DE CARBÓN ACTIVO

(a) Compruebe el recipiente de carbón activo.

  • Con módulo de la bomba del recipiente:

    Haga clic aquí

  • Sin módulo de la bomba del recipiente:

    Haga clic aquí
