Toyota CH-R Manual de Taller / Cinturón De Seguridad / Conjunto Del Cinturón De Seguridad Interior Del Asiento Delantero / Inspección

INSPECCIÓN

PROCEDIMIENTO

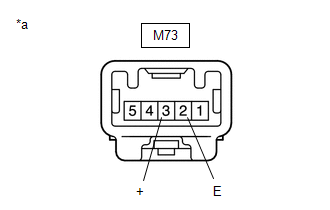

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Sin sistema de clasificación de ocupantes:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M73-3 (+) - M73-2 (E)

Cinturón de seguridad del asiento del conductor desabrochado

Inferior a 1 Ω

El cinturón de seguridad del conductor está abrochado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior del asiento delantero.

*a

Componente no conectado al mazo de cables

(Conjunto del cinturón de seguridad interior del asiento delantero)

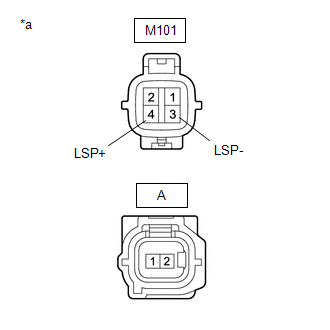

(b) Con sistema de clasificación de ocupantes:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M101-3 (LSP-) - A-1

Siempre

Inferior a 1 Ω

M101-4 (LSP+) - A-2

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior del asiento delantero.

*a

Componente no conectado al mazo de cables

(Conjunto del cinturón de seguridad interior del asiento delantero)

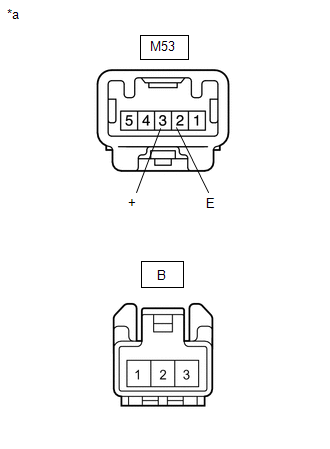

2. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero):

(a) Sin sistema de clasificación de ocupantes:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M53-2 (E) - B-3

El cinturón de seguridad del lado del pasajero delantero está desabrochado

Inferior a 1 Ω

El cinturón de seguridad del asiento del pasajero delantero está abrochado

10 kΩ o superior

M53-3 (+) - B-1

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior del asiento delantero.

*a

Componente no conectado al mazo de cables

(Conjunto del cinturón de seguridad interior del asiento delantero)
    Componentes
    COMPONENTES ILUSTRACIÓN *A Para el lado del conductor *B Para el lado del pasajero delantero *1 CONJUNTO DEL CINTURÓN DE S ...

    Instalación
    INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Utilice el mismo procedimiento para el lado del conductor y el lado del pasajero delantero. El procedimiento que se exp ...
