Toyota CH-R Manual de Taller: Instalación

Toyota CH-R Manual de Taller / Cinturón De Seguridad / Conjunto Del Cinturón De Seguridad Interior Del Asiento Delantero / Instalación

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Utilice el mismo procedimiento para el lado del conductor y el lado del pasajero delantero.
  • El procedimiento que se explica a continuación corresponde al lado del conductor.

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Coloque la placa de anclaje del cinturón de seguridad del asiento delantero.

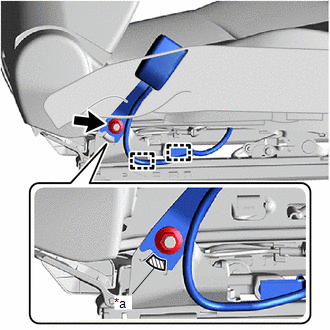

(b) Coloque el conjunto del cinturón de seguridad interior del asiento delantero con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior del asiento delantero y la parte saliente del conjunto del dispositivo de ajuste del asiento delantero se superpongan.

*a

Parte saliente

(c) Enganche las abrazaderas.

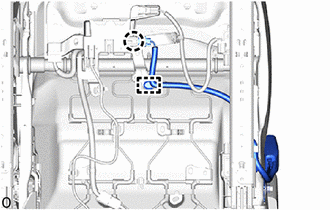

(d) Sin sistema de clasificación de ocupantes:

(1) Enganche la garra y la abrazadera.

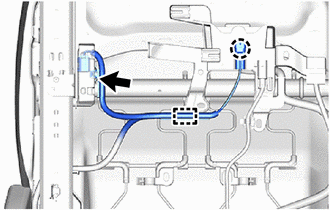

(e) Con sistema de clasificación de ocupantes:

(1) Enganche la garra y la abrazadera.

(2) Conecte el conector.

2. COLOQUE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Coloque la placa de anclaje del cinturón de seguridad del asiento delantero.

(b) Sin sistema de clasificación de ocupantes:

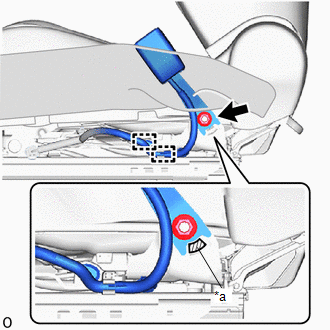

(1) Coloque el conjunto del cinturón de seguridad interior del asiento delantero con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior del asiento delantero y la parte saliente del conjunto del dispositivo de ajuste del asiento delantero se superpongan.

*a

Parte saliente

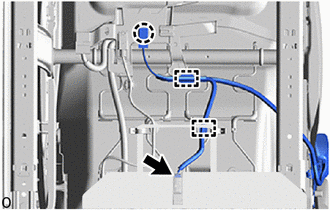

(2) Enganche la abrazadera.

(3) Enganche la garra y las abrazaderas.

(4) Conecte el conector.

(c) Con sistema de clasificación de ocupantes:

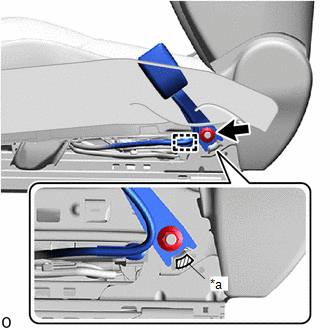

(1) Coloque el conjunto del cinturón de seguridad interior del asiento delantero con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior del asiento delantero y la parte saliente del conjunto del dispositivo de ajuste del asiento delantero se superpongan.

*a

Parte saliente

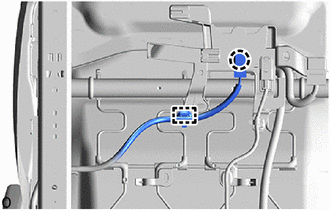

(2) Enganche las abrazaderas.

(3) Enganche la garra y la abrazadera.

3. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí
