Toyota CH-R Manual de Taller: Frenos

FRENOS

INSPECCIONE LAS MANGUERAS Y CONDUCTOS DE LOS LATIGUILLOS DEL FRENO

OBSERVACIÓN:

Trabaje en un área con suficiente iluminación. Gire las ruedas delanteras completamente hacia la derecha o izquierda antes de comenzar la inspección.

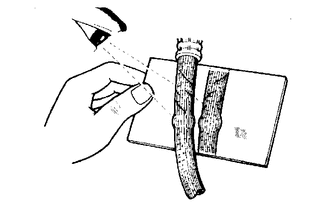

(a) Use un espejo para comprobar si en la circunferencia y la extensión de los latiguillos y los manguitos de freno hay:

  • Daños
  • Desgaste
  • Deformación
  • Grietas
  • Deformaciones angulares
  • Corrosión
  • Fugas
  • Torsiones

(b) Compruebe que todas las abrazaderas estén firmes y asegúrese de que ninguna de las conexiones presenta fugas.

(c) Asegúrese de que las mangueras y tubos no están cerca de extremos cortantes, piezas en movimiento o del sistema de escape.

(d) Compruebe si los tubos están correctamente instalados y páselos a través del centro de los ojales.

INSPECCIONE EL PEDAL DEL FRENO

(a) Inspeccione el pedal del freno.

Haga clic aquí

INSPECCIONE EL FRENO DE ESTACIONAMIENTO

(a) Compruebe el freno de estacionamiento.

INSPECCIONE EL FRENO DELANTERO

(a) Inspeccione las pastillas y los discos del freno delantero.

Haga clic aquí

INSPECCIONE EL FRENO TRASERO

(a) Inspeccione las pastillas y los discos del freno trasero.

  • Fabricados por TMC:

    Haga clic aquí

  • Fabricados por TMMT:

    Haga clic aquí

INSPECCIONE O CAMBIE EL LÍQUIDO DE FRENOS

(a) Revise o cambie el líquido de frenos.

Haga clic aquí

Líquido:

SAE J1703 o FMVSS N° 116 DOT3

SAE J1704 o FMVSS N° 116 DOT4
