Toyota CH-R Manual de Taller: InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO

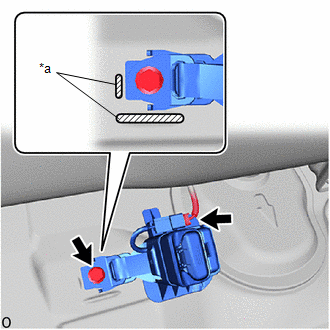

1. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO
(a) Sin sistema de aviso del cinturón de seguridad:
|
(1) Apriete el perno e instale el conjunto del cinturón de seguridad interior del asiento trasero. Torque: 42 N·m {428 kgf·cm, 31 ft·lbf} AVISO: No permita que la parte del anclaje del conjunto del cinturón de seguridad interior del asiento trasero se solape con las partes salientes de la carrocería del vehículo. |
|
(b) Con sistema de aviso del cinturón de seguridad:
|
(1) Apriete el perno e instale el conjunto del cinturón de seguridad interior del asiento trasero. Torque: 42 N·m {428 kgf·cm, 31 ft·lbf} AVISO: No permita que la parte del anclaje del conjunto del cinturón de seguridad interior del asiento trasero se solape con las partes salientes de la carrocería del vehículo. |
|
(2) Conecte el conector.
2. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí .gif)
3. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA
Haga clic aquí
4. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO
(con sistema de cinturón de seguridad)
(a) Verifique la resistencia.
(1) ...
