INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO

Haga clic aquí

3. EXTRAIGA EL DISCO DELANTERO

Haga clic aquí

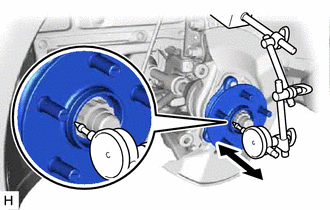

4. INSPECCIONE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE DELANTERO

(a) Instale un indicador de cuadrante y mida la holgura cerca del centro del subconjunto del cubo del eje delantero.

Holgura máxima:

0.05 mm (0.00196 pulg.)

AVISO:

  • Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida.
  • Mantenga el imán del indicador de cuadrante alejado del subconjunto del cubo del eje delantero y el sensor de velocidad delantero.
  • Si la holgura supera el valor máximo especificado, sustituya el subconjunto del cubo del eje delantero.

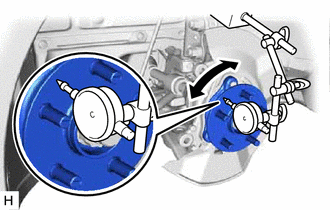

5. COMPRUEBE EL DESCENTRAMIENTO DEL CUBO DEL EJE DELANTERO

(a) Mida con un indicador de cuadrante el descentramiento de la superficie del subconjunto cubo del eje delantero, fuera de los pernos del cubo del eje delantero.

Descentramiento máximo:

0.05 mm (0.00196 pulg.)

AVISO:

  • Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida.
  • Asegúrese de colocar la punta del indicador de cuadrante hacia el exterior de los pernos del cubo del eje delantero.
  • Mantenga el imán del indicador de cuadrante alejado del subconjunto del cubo del eje delantero y el sensor de velocidad delantero.
  • Si el descentramiento supera el valor máximo especificado, sustituya el subconjunto del cubo del eje delantero.

6. INSTALE EL DISCO DELANTERO

Haga clic aquí

7. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO

Haga clic aquí

8. COLOQUE LA RUEDA DELANTERA

Haga clic aquí
