Toyota CH-R Manual de Taller: Componentes

Toyota CH-R Manual de Taller / IluminaciÓn (int) / Luz De La Guantera / Componentes

COMPONENTES

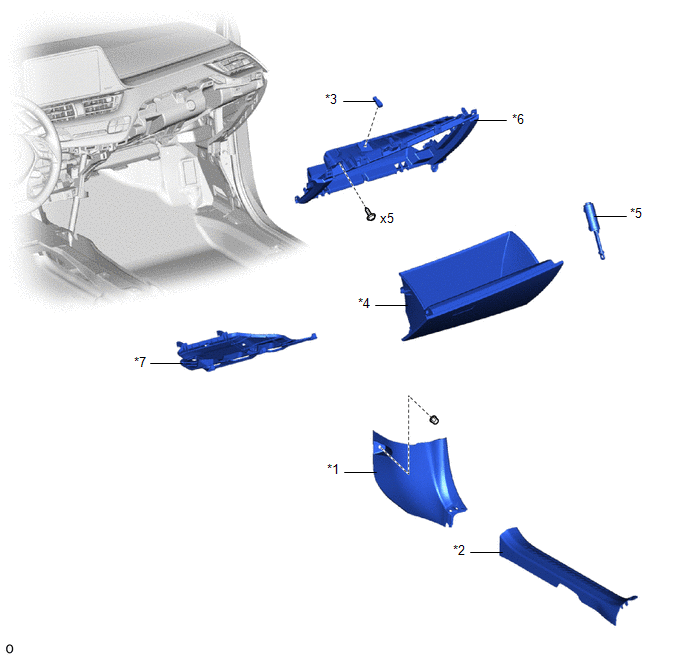

ILUSTRACIÓN

*1

PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA DERECHA

*3

CONJUNTO DE LA LUZ DE LA GUANTERA

*4

CONJUNTO DE LA PUERTA DE LA GUANTERA

*5

SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA

*6

MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

*7

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

-

-
    Luz De La Guantera
    ...

    ExtracciÓn
    EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA Haga clic aquí 2. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA OBSERVACIÓN: Siga el mismo procedimi ...
