DESCRIPCIÓN

Cuando se pulsa el interruptor del calefactor del espejo (interruptor del desempañador de la luneta trasera) del conjunto del sistema de control del aire acondicionado, la señal de accionamiento se envía al conjunto del amplificador del aire acondicionado a través de una comunicación LIN. Cuando el conjunto del amplificador del aire acondicionado recibe la señal, enciende el relé del desempañador para accionar los calefactores del espejo.

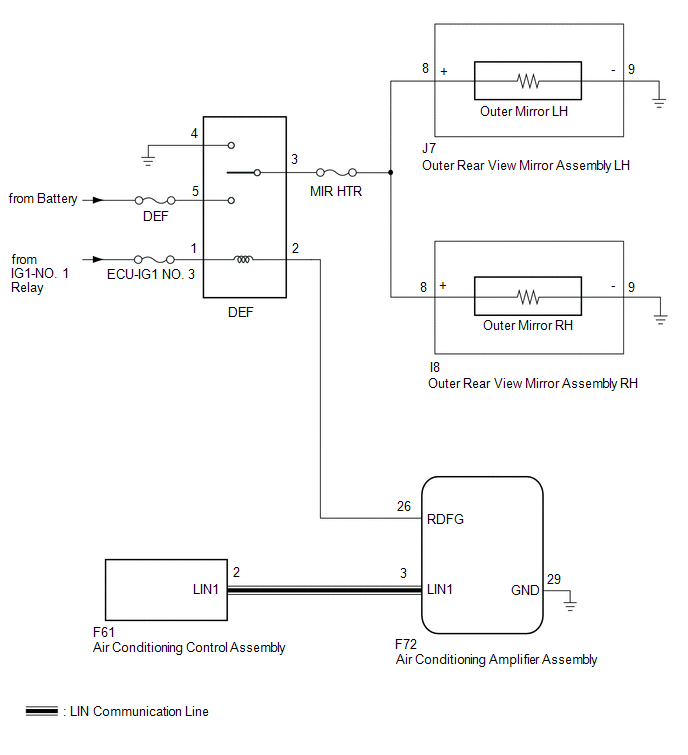

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Si la tensión de la batería es baja, es posible que la función del calefactor del espejo no funcione. En este caso, compruebe el elemento de la lista de datos "Battery Control Count (Body ECU)".

    Haga clic aquí

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Air Conditioner / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Defogger Relay (Rear)

Calefactor del espejo

OFF u ON

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Defogger Relay (Rear)

Resultado:

Resultado

Vaya a

El funcionamiento del calefactor del espejo en ambos espejos no es normal.

A

El funcionamiento del calefactor del espejo del espejo del lado derecho no es normal.

B

El funcionamiento del calefactor del espejo del espejo del lado izquierdo no es normal.

C

B

IR AL PUNTO 4

C

IR AL PUNTO 6

A

2.

REVISE EL SISTEMA DESEMPAÑADOR DE LA LUNETA

(a) Compruebe el funcionamiento del sistema del desempañador de la luneta.

Haga clic aquí

OK:

El sistema desempañador de la luneta funciona normalmente.

MAL

VAYA AL SISTEMA DESEMPAÑADOR DE LA LUNETA

OK

3.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO/IZQUIERDO - MASA DE LA CARROCERÍA)

(a) Extraiga el relé DEF del bloque de relés del compartimiento del motor n° 1.

(b) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(c) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Terminal 3 del soporte del relé DEF - I8-8 (+)

Siempre

Inferior a 1 Ω

Terminal 3 del soporte del relé DEF - J7-8 (+)

Siempre

Inferior a 1 Ω

Terminal 3 del soporte del relé DEF - Masa de la carrocería

Siempre

10 kΩ o superior

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEL DEF - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO - MASA DE LA CARROCERÍA)

(a) Extraiga el relé DEF del bloque de relés del compartimiento del motor n° 1.

(b) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(c) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Terminal 3 del soporte del relé DEF - I8-8 (+)

Siempre

Inferior a 1 Ω

I8-9 (-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

I8-8 (+) - Masa de la carrocería

Siempre

10 kΩ o superior

Terminal 3 del soporte del relé DEF - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL ESPEJO RETROVISOR EXTERIOR DERECHO

(a) Extraiga el espejo retrovisor exterior derecho.

Haga clic aquí

(b) Inspeccione el espejo retrovisor exterior derecho.

Haga clic aquí

OK:

El espejo retrovisor exterior derecho funciona normalmente.

OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

MAL

SUSTITUYA EL ESPEJO RETROVISOR EXTERIOR DERECHO

6.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO - MASA DE LA CARROCERÍA)

(a) Extraiga el relé DEF del bloque de relés del compartimiento del motor n° 1.

(b) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.

(c) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Terminal 3 del soporte del relé DEF - J7-8 (+)

Siempre

Inferior a 1 Ω

J7-9 (-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

J7-8 (+) - Masa de la carrocería

Siempre

10 kΩ o superior

Terminal 3 del soporte del relé DEF - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.

INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO

(a) Extraiga el espejo retrovisor exterior izquierdo.

Haga clic aquí

(b) Inspeccione el espejo retrovisor exterior izquierdo.

Haga clic aquí

OK:

El espejo retrovisor exterior izquierdo funciona normalmente.

OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

MAL

SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO
