TERMINALES DE LA ECU

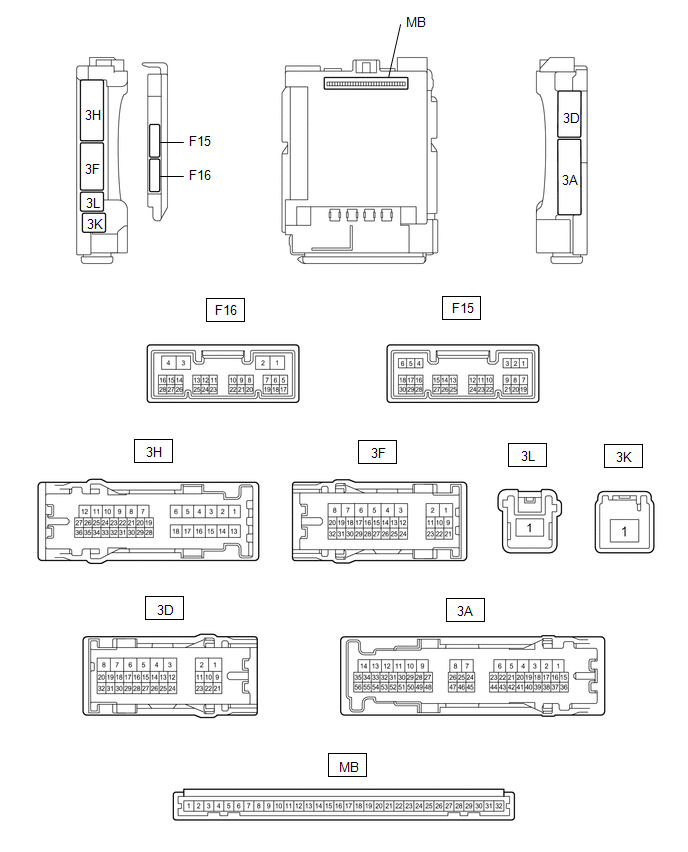

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS (con espejo replegable)

(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aquí

(b) Vuelva a conectar los conectores del conjunto del bloque de empalmes del panel de instrumentos.

(c) Mida la resistencia y la tensión según los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

MB-11 (GND1) - Masa de la carrocería

-

Masa

Siempre

Inferior a 1 Ω

MB-31 (BECU) - Masa de la carrocería

-

Alimentación de la batería

Siempre

11 a 14 V

MB-30 (ACC) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal ACC)

Interruptor de encendido en posición ACC

11 a 14 V

MB-30 (ACC) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal ACC)

Interruptor de encendido desactivado

Inferior a 1 V

MB-32 (IG) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal IG)

Interruptor de encendido en posición ON

11 a 14 V

MB-32 (IG) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal IG)

Interruptor de encendido desactivado

Inferior a 1 V

(d) Instale la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aquí

(e) Mida la tensión según los valores de la siguiente tabla.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

F16-14 (RET) - Masa de la carrocería

B - Masa de la carrocería

Tensión de excitación del motor de repliegue eléctrico del espejo

Interruptor de repliegue de los espejos del conjunto del interruptor de los espejos exteriores en posición de repliegue.

Inferior a 1 V

Interruptor de repliegue de los espejos del conjunto del interruptor de los espejos exteriores en posición de conducción.

11 a 14 V

F16-15 (RTR) - Masa de la carrocería

P - Masa de la carrocería

Tensión de excitación del motor de repliegue eléctrico del espejo

Interruptor de repliegue de los espejos del conjunto del interruptor de los espejos exteriores en posición automática.

Inferior a 1 V

Interruptor de repliegue de los espejos del conjunto del interruptor de los espejos exteriores en posición de conducción.

11 a 14 V

F16-19 (RETR) - Masa de la carrocería

L - Masa de la carrocería

Tensión de excitación del motor de repliegue eléctrico del espejo

El conjunto del espejo retrovisor exterior se mueve a la posición de repliegue.

Inferior a 1 V

El conjunto del espejo retrovisor exterior no se mueve.

11 a 14 V

F16-20 (RTRR) - Masa de la carrocería

R - Masa de la carrocería

Tensión de excitación del motor de repliegue eléctrico del espejo

El conjunto del espejo retrovisor exterior se mueve a la posición de conducción.

Inferior a 1 V

El conjunto del espejo retrovisor exterior no se mueve.

11 a 14 V

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

Haga clic aquí
